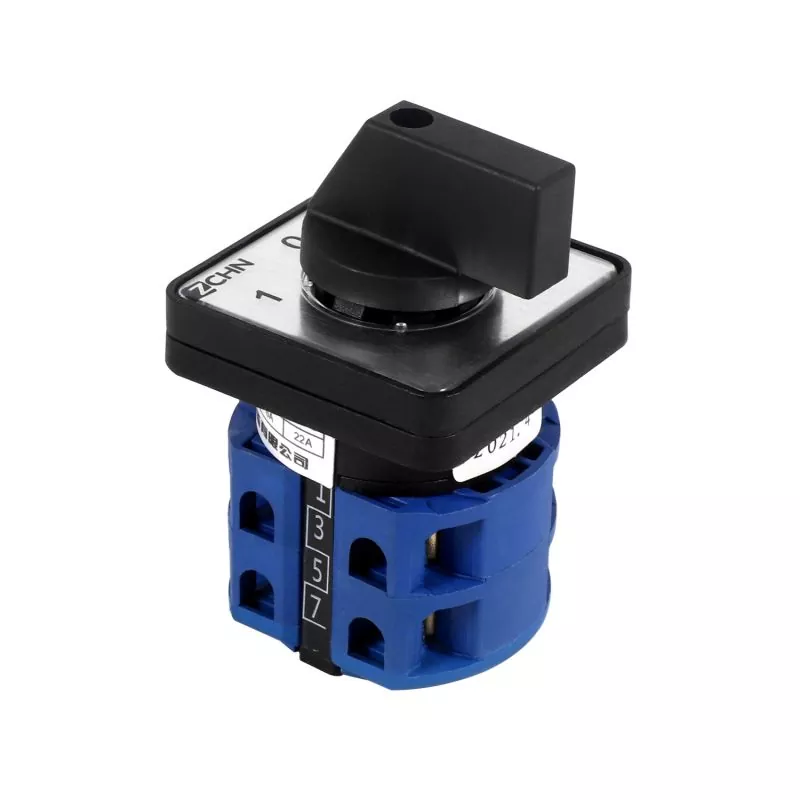

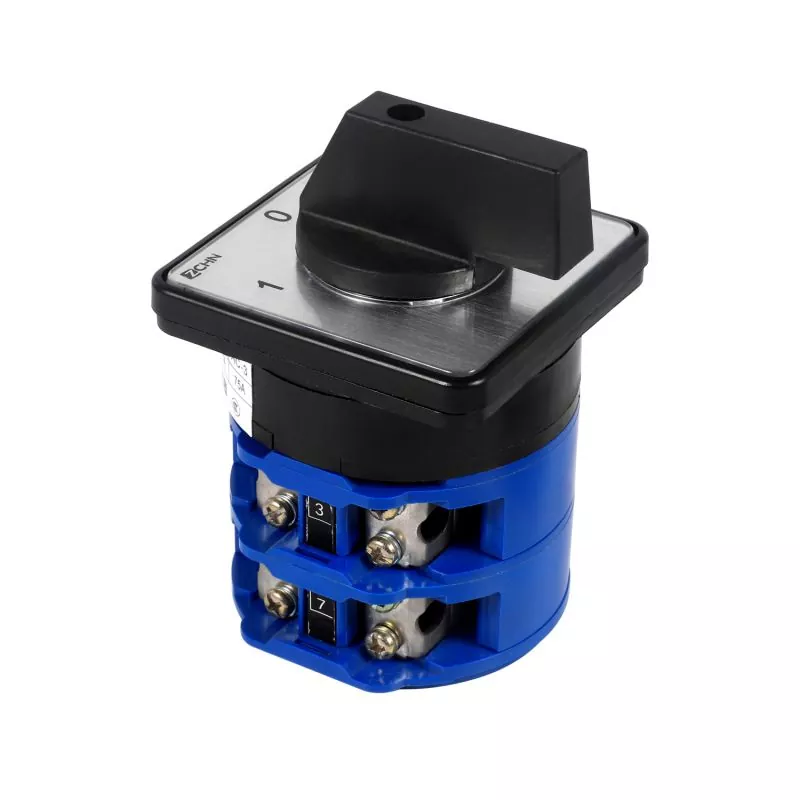

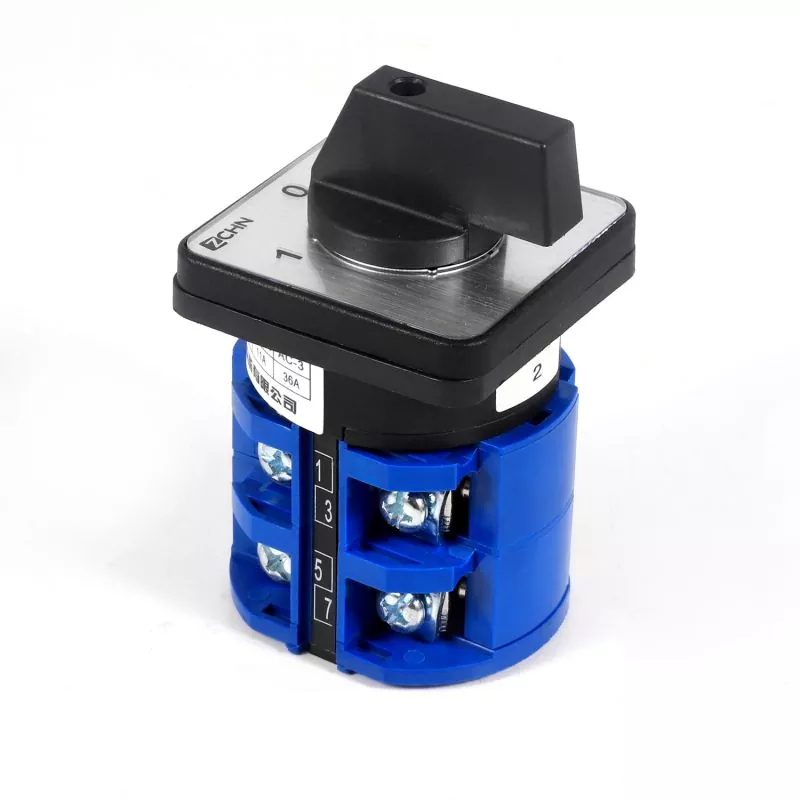

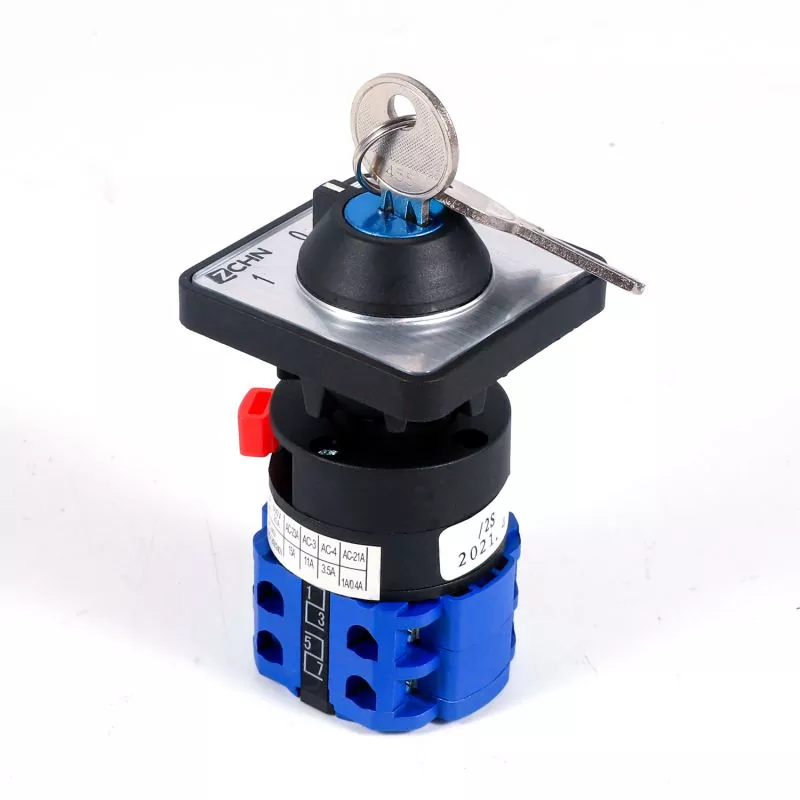

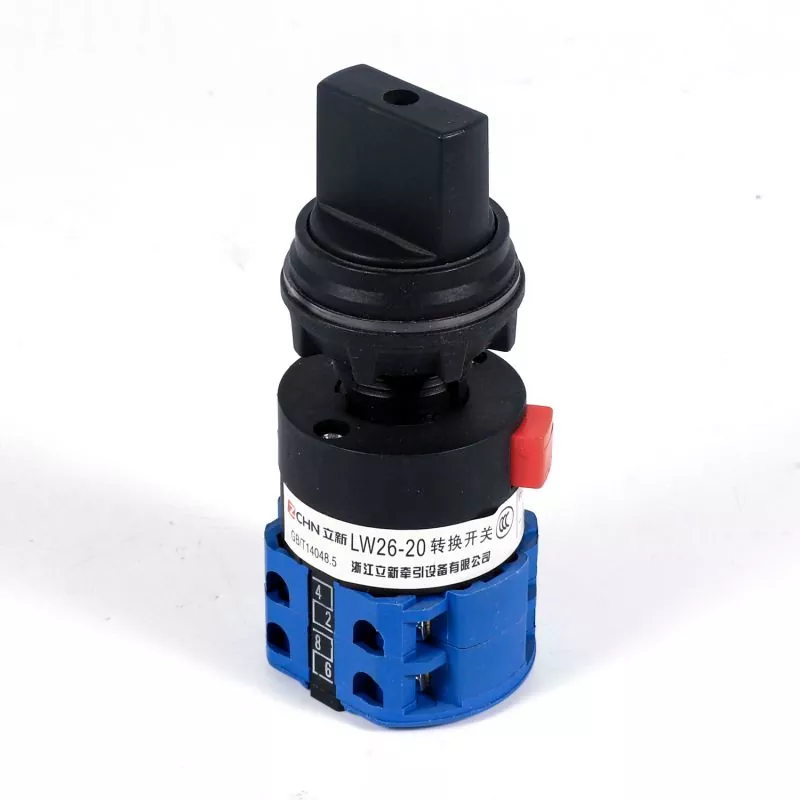

Hoge kwaliteit 3-positie aan-uit-aan roterende nokkenschakelaar wordt aangeboden door de Chinese fabrikant Lixin. De aan-uit-aan-draainokschakelaar met 3 standen is een veelzijdige elektrische schakelaar die drie verschillende standen mogelijk maakt: uit, aan en aan. Het is ontworpen om de elektriciteitsstroom in circuits met precisie en flexibiliteit te regelen.
De draaischakelaars uit de LW26-serie, inclusief de aan-uit-aan roterende nokkenschakelaar met 3 standen, zijn ontworpen voor gebruik in elektrische circuits die werken op AC 50 Hz, en zijn geschikt voor nominale bedrijfsspanningen tot 440 V AC en DC-spanningen tot 240 V, waarbij nominale stromen kunnen worden bereikt 315A. Deze schakelaars dienen als betrouwbare bedieningselementen voor onregelmatige handmatige circuitverbindingen of -ontkoppelingen, waardoor ze veelzijdigheid bieden bij het beheren van verschillende toepassingen. Bovendien vergemakkelijken ze de directe controle over asynchrone driefasige motoren, waarbij wordt voorzien in de behoeften op het gebied van primaire commandobesturing en circuitmeting.
De 3-positie aan-uit-aan roterende nokkenschakelaar is speciaal ontworpen voor toepassingen waarbij snelheidsaanpassing nodig is en verbetert de operationele flexibiliteit. Met zijn diverse functionaliteit wordt de LW26-serie toegepast als circuitbedieningsschakelaars, schakelaars voor testapparatuur, motorbedieningsschakelaars en primaire commandobedieningsschakelaars, inclusief toepassingen in lasmachines.
De LW26-serie is gecertificeerd om te voldoen aan normen zoals GB/T 14048.3, GB/T 14048.5 en EN60947-5-1 en garandeert naleving van de industriële regelgeving. Deze schakelaars zijn verkrijgbaar in verschillende specificaties, variërend van 10A tot 315A, en beschikken over een compact ontwerp, een zorgvuldige materiaalkeuze en robuuste isolatie-eigenschappen. Hun flexibele schakelhandelingen, gekoppeld aan veiligheidsvoorzieningen zoals vingerbescherming in modellen als LW26-10, LW26-20, LW26-25 en LW26-32, garanderen betrouwbare prestaties in uiteenlopende omgevingen.
De LW26-serie biedt een innovatieve oplossing en dient als een ideale upgrade, die oudere schakelaarmodellen zoals LW2, LW5, LW6, LW8, LW12, HZ5, HZ10 en HZ12 kan vervangen, evenals de schakelschakelaars van geïmporteerde apparatuur.
Controles manier |
karaktereigenschap aanduiding |
Actuatorpositie |
|||
Zelfreplicerend type |
A |
0°30° |
0-45° |
0°-60° |
|
B |
30°-0°30° |
45°0°-45° |
60°0°-60° |
||
X |
60-30=0°30-60° |
||||
Lokalisatietype |
C |
0°30° |
0°45° |
0°60° |
|
D |
30°0°30° |
45°0°45° |
60°0°60° |
||
E |
30°0°30°60° |
45°0°45°90° |
60°0*60*120° |
||
F |
60°30°0°30°60° |
90°45°0°45°90° |
60°0°60°120°180° |
||
G |
60°30°0°30°60°90° |
90°45°0°45°90°135° |
120°60°0°60°120°180° |
||
H |
90°60°30°0°30°60°90° |
135°90°45°0°45°90°135° |
|||
90°60°30°0°30°60°90°120° |
135°90°45°0°45°90°135°180° |
||||
J |
120°90°60°30°0°30°60°90°120° |
||||
K |
120°90°60°30°0°30°60°90°120°150° |
||||
L |
150°120°90°60°30°0°30°60°90°120°150° |
||||
M |
150°120°90°60°30°0°30°60°90°120°150°180° |
||||
N |
45° 45° |
30°30° |
|||
P |
90°0°90 |
||||
T |
0*90° |
||||
V |
90°0° |
||||
R |
270°0°90°180° |
||||
oriëntatie Zelfreplicerend type |
Q |
30°0°-30° |
45-0°45° |
||
S |
30°-0°60° |
90°0°-45 |
|||
W |
90-45°0°45-90° |
||||
Z |
120°-90°0⁰-30° |
135°-90°0⁶-45° |
Typespecificatie |
LW26-10 LW26-10G LW26-10X |
LW26-20 LW26-20X LW26-20C |
LW26-25 |
LW26-32 LW26-32F |
LW26-40 LW26-40F |
LW26-63 LW26-63F |
LW26-125 |
LW26-160 |
LW26-250 |
LW26-315 |
Ui V |
660/690 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
Het is A |
10 |
20 |
25 |
32 |
40 |
63 |
125 |
160 |
250 |
315 |
Ue V |
240440 |
24110240440 |
24110240440 |
240440 |
240440 |
240440 |
240440 |
240 440 |
240440 |
240440 |
de |
||||||||||
AC-21A AC-22A A |
1010 |
20 20 |
25 25 |
32 32 |
63 63 |
100 100 |
150 150 |
200200 |
315 315 |
|
AC-23A EEN |
7.57.5 |
15 15 |
22 22 |
30 30 |
37 37 |
57 57 |
90 90 |
135 135 |
265 265 |
|
AC-3 A |
5.55.5 |
11 11 |
15 15 |
22 22 |
30 30 |
36 36 |
75 75 |
95 95 |
110 110 |
|
AC-4 A |
1.751.75 |
3.5 3.5 |
6.5 6.5 |
11 11 |
15 15 |
30 30 |
55 55 |
95 95 |
||
AC-15 A |
2.51.5 |
5 4 |
8 5 |
14 6 |
||||||
DC-13 A |
12 0,40,4 |
20 0,5 0,5 |
||||||||
Nominaal stuurvermogen P |
||||||||||
AC-23A kW |
1.8 3 |
3,7/2,5 7,5/3,7 |
5,5/311/5,5 |
75/415/75 |
185/918,5/9 |
15/1030/18,5 |
30/1545/22 |
37/2275/37 |
75/37132/55 |
|
AC-2 KW |
2.53.7 |
4 7.5 |
5.5 11 |
75 15 |
185 30 |
30 45 |
37 55 |
55 95 |
||
AC-3 KW |
1.52.2 |
22/3 5,5/3 |
4/3 7,5/3,7 |
55/411/5,5 |
15/7,515/7,5 |
11/618,5/11 |
15/7.530/13 |
22/1137/18,5 |
37/2255/30 |
|
AC-4 KW |
0,370,55 |
0,55/0,751,5/1,5 |
1,5/1,13/2,2 |
27/1.555/3 |
55/2475/4 |
6/312/5,5 |
10/415/7,5 |
15/7.525/11 |
1. De omgevingsluchttemperatuur moet binnen het bereik van -25°C tot +40°C blijven, waarbij het gemiddelde over 24 uur niet hoger mag zijn dan 25°C.
2. De ondergrens van de omgevingsluchttemperatuur mag niet onder -25°C komen.
3. Installatielocaties mogen een hoogte van 2000 meter boven zeeniveau niet overschrijden.
4. Bij maximale temperatuuromstandigheden van +40°C mag de relatieve luchtvochtigheid niet hoger zijn dan 50%. Hogere relatieve vochtigheidsniveaus kunnen toegestaan zijn bij lagere temperaturen, zoals het bereiken van 90% bij 20°C. Er moeten speciale voorzorgsmaatregelen worden genomen om condensatie als gevolg van temperatuurschommelingen te beperken.
1. De schakelaar is geïnstalleerd in een omgeving met vervuilingsniveau 3.
2. De installatie moet worden uitgevoerd volgens de instructies van onze fabriek.
1 Verdeeld naar gebruik
(1) Schakelaar voor conversie van het hoofdcircuit;
(2) Omschakelaar voor directe bediening van de motor; (3) Omschakelaar voor hoofdbesturing en meting.
2 Volgens de bedieningsmodus
(1) Positioneringstype;
(2) zelfreplicerend type;
(3) Positionering van het zelfreplicerende type.
3 Volgens het contactsysteem
(1) De schakelaar van het positioneringstype heeft 1 tot 12 secties (slechts 8 secties voor schakelaars van 63A en hoger);
(2) De zelfherstellende overdrachtsschakelaar heeft 1 tot 3 secties (LW26-20; verzen 1 tot 8)
(3) De omschakelaar voor directe bediening van de motor heeft hoofdzakelijk 1 tot 6 secties.
