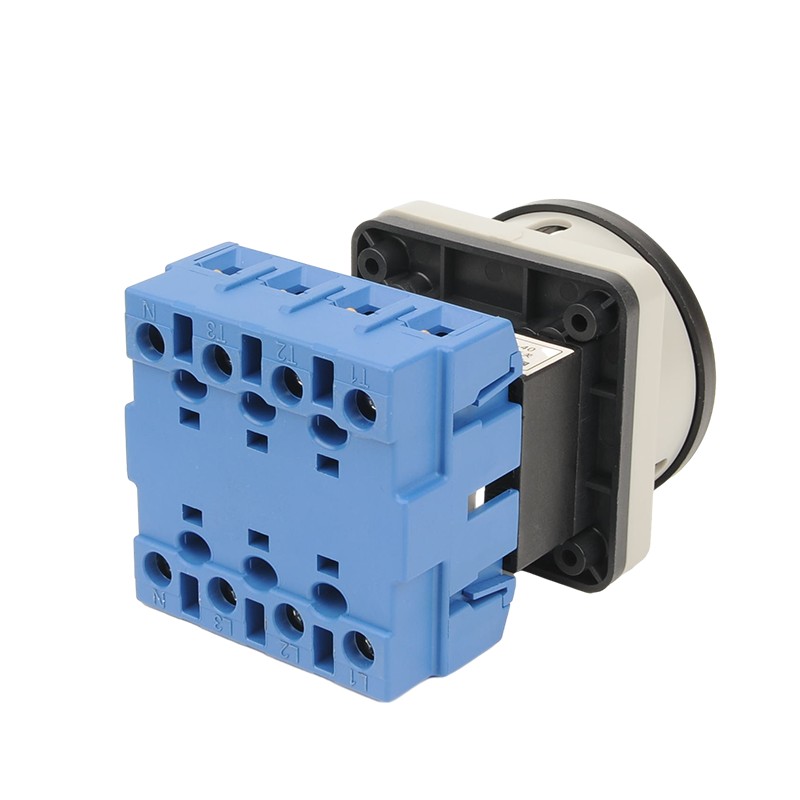

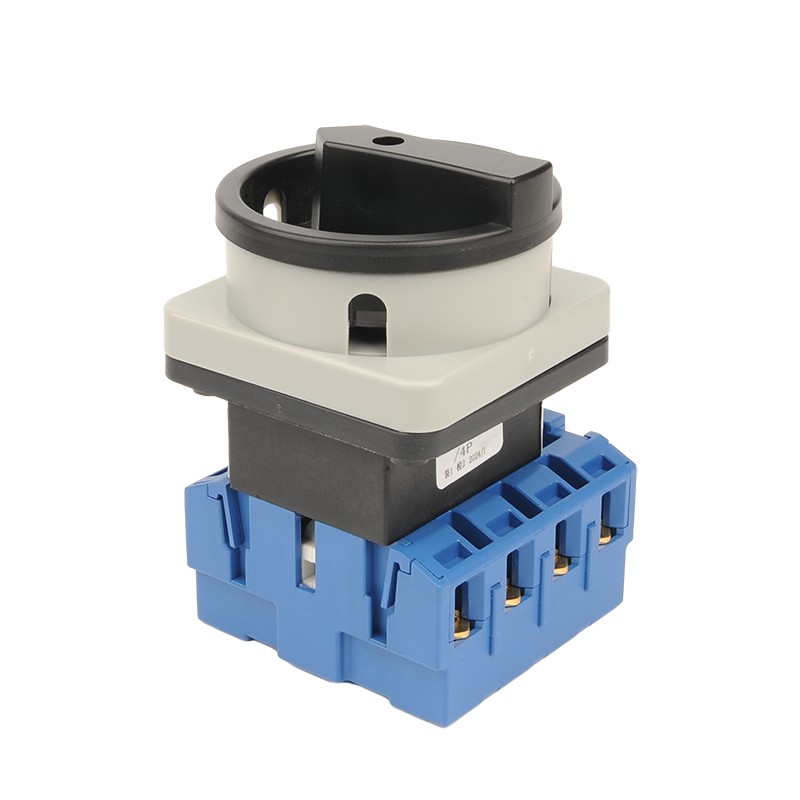

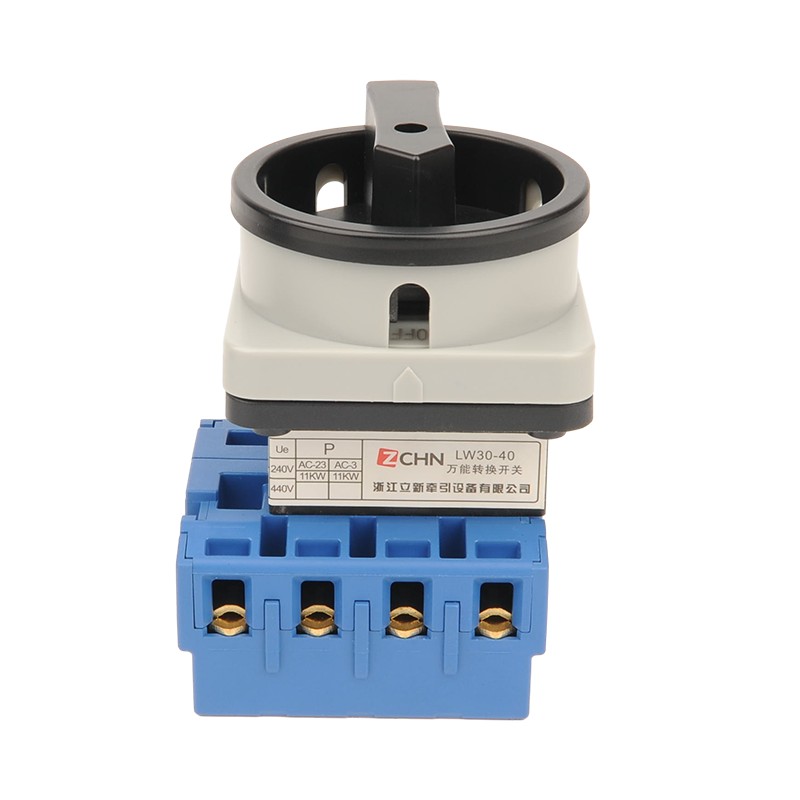

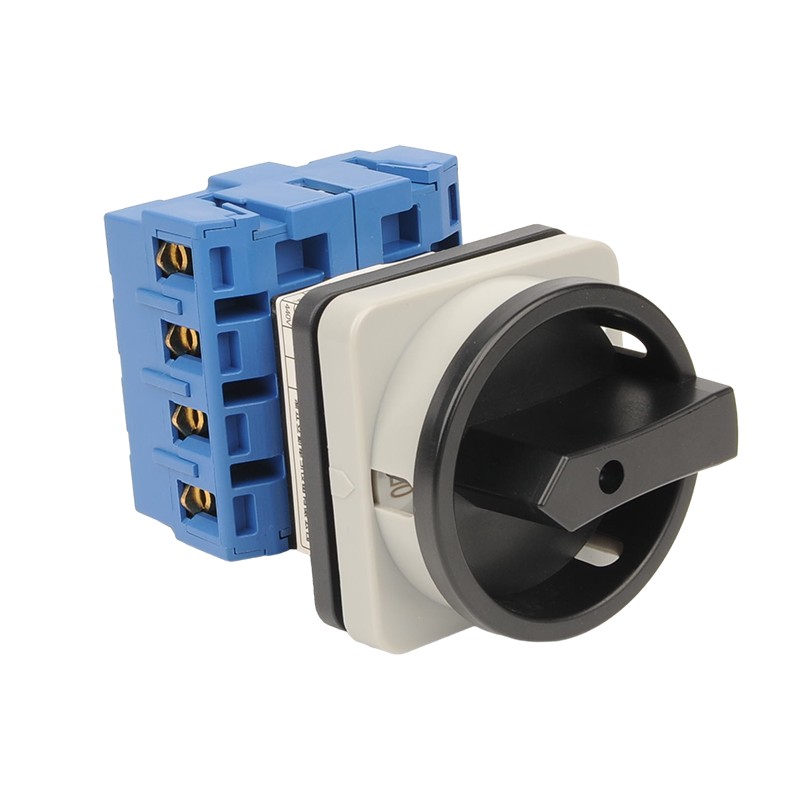

LW30 -serie wisselschakelaar

LW30 Series Switch is een veel voorkomend apparaat voor elektrische bescherming, voornamelijk toegepast op laadregeling en kortsluitbeveiliging. Lixin LW30 Switch heeft de uitstekende prestaties en opmerkelijke kwaliteit, u kunt volledig vertrouwen dat het u stabiel en soepel kunt regelen. Onze producten voldoen aan Chinese en internationale normen, het heeft een lange mechanische levensduur.

Stuur onderzoek

Productomschrijving

As the professional manufacturer in universal switch,we would like to suggest you to buy our Lixin LW30 series switch,we have different current classes to meet your requirements.It can be used as the main switch of ventilation installation,air-conditioner and pump system.And you can apply it to industrial distribution cabinet,motor control loop,some situations requiring frequent operation or high reliability short circuit protection.

LW30 Series Switch heeft veel functies, zoals klein volume, compacte structuur, selectieve materialen, betere isolatie, vingerbescherming, veilig en betrouwbaar. Het is in de insulatieve afstand langer dan andere hetzelfde type schakelaar, snel ontkoppelingssnelheid, geschikt voor directe schakelaar. Damp. Je moet fitschroeven gebruiken om de schakelaar te bevestigen. Je moet kabels aansluiten volgens het circuitdiagram om ervoor te zorgen dat stroomkabels en laadkabels correct zijn aangesloten om slecht contact te voorkomen.

Werkomstandigheden van LW30 -serie Load loskoppelen Verandering over schakelaar

Normale werkomstandigheden

(1) de omgevingsluchttemperatuur is niet groter dan +40 graden en de gemiddelde temperatuur binnen 24 uur is niet groter dan 25 ° C;

(2) De ondergrens van de omgevingsluchttemperatuur is niet hoger dan -25 ° C

(3) de hoogte van de installatielocatie is niet groter dan 2000m;

(4) Wanneer de maximale temperatuur +40 ° C is, is de relatieve vochtigheid van de lucht niet groter dan 50%. Hogere relatieve vochtigheid is toegestaan bij lagere temperaturen, zoals 90% bij 20 ° C. Speciale maatregelen moeten worden genomen om condensatie aan te pakken die af en toe optreedt als gevolg van temperatuurveranderingen.

Installatieomstandigheden

(1) de schakelaar is geïnstalleerd in omgevingsomstandigheden van vervuilingsniveau 3;

(2) Installeren volgens de instructies van de fabriek.

Classificatie

1. Volgens gebruikscategorieën

(1) AC-23a

(2) AC-3

2. Volgens het beveiligde beschermingsniveau (1) zonder schakelvak: IP20

(2) met thermoplastische afgesloten schakelaarbox: IP65

Hulpcode

Aantal niveaus: 3 voor het derde niveau, 4 voor vierde niveau

Extra contacten: 0 zonder, 1 met opzij gemonteerde hulpcontacten

Tussenliggende terminal: 0 zonder, 1 met neutrale terminal

Grondterminal: 0 zonder, 1 met grondterminal

Productmodel en de betekenis ervan

LIXIN LW30 SERIES LADING Schakelverandering over schakelaarparameter (specificatie)

Modelspecificaties	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Overeengekomen verwarmingsstroom lth a a	25 (20)	32	40	63	80	100
Nominale bedrijfsspanning UE V	240 440	240 440	240 440	240 440	240 440	240 440
Nominale waarde le/pe
AC-21A en/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 en/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
