Productomschrijving

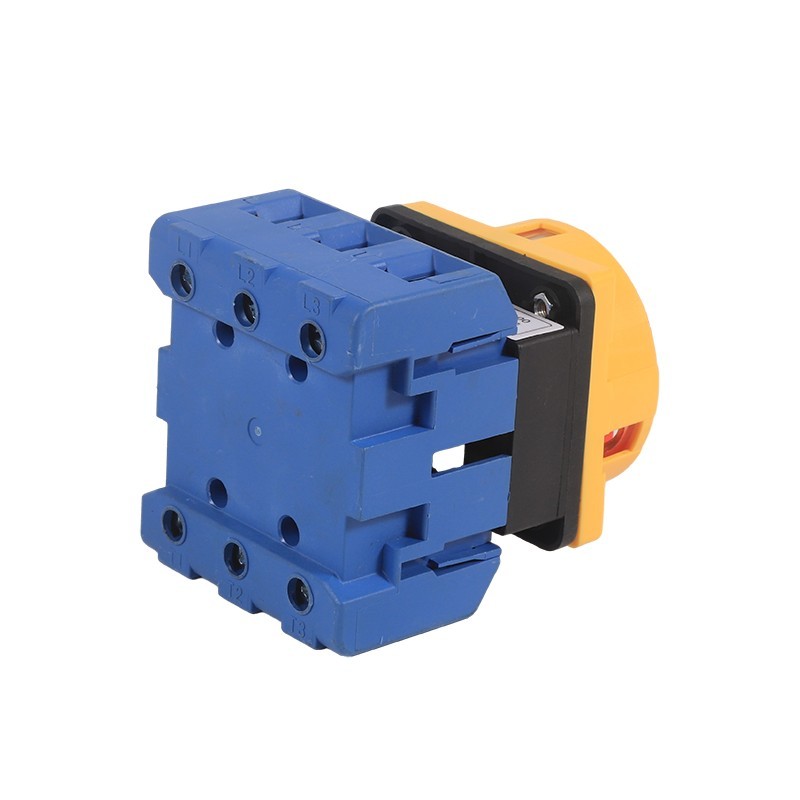

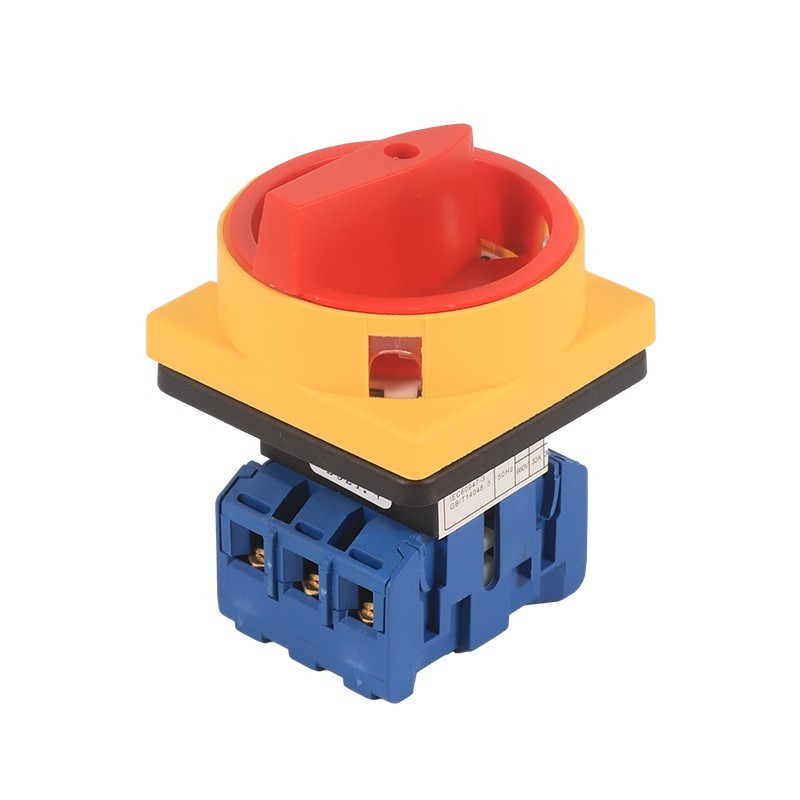

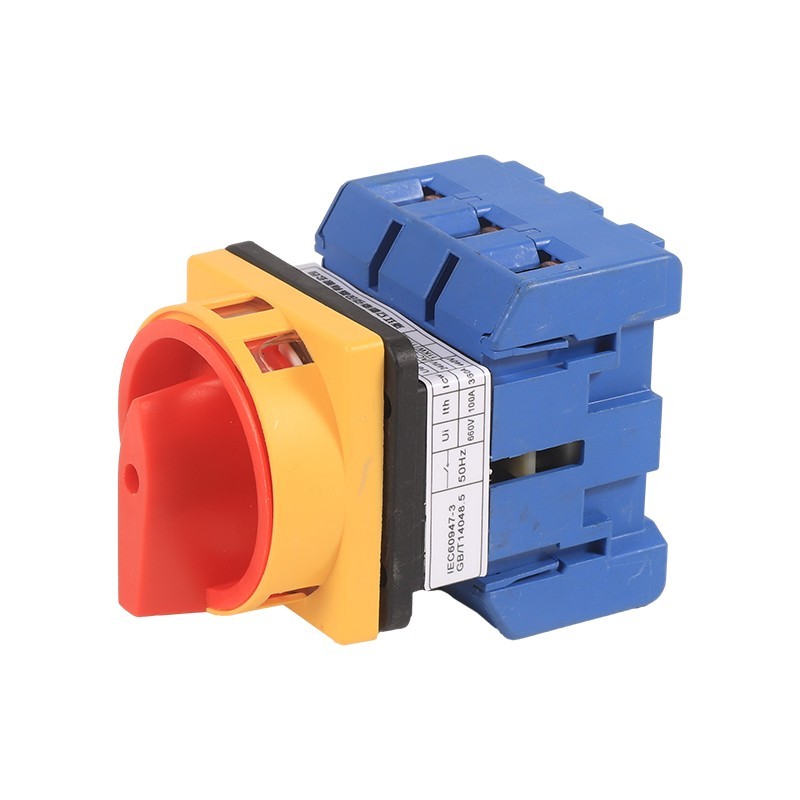

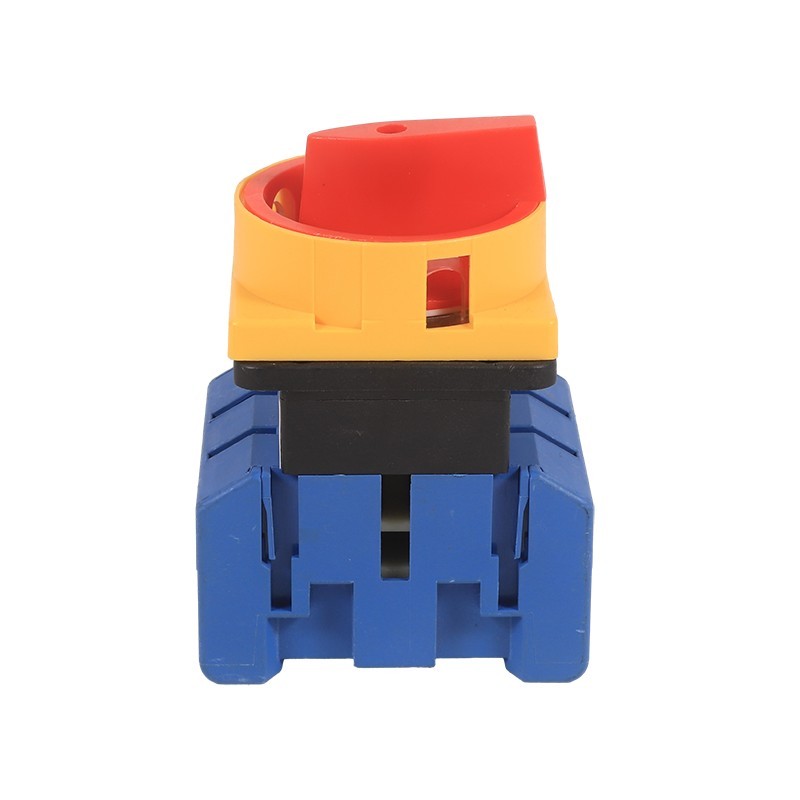

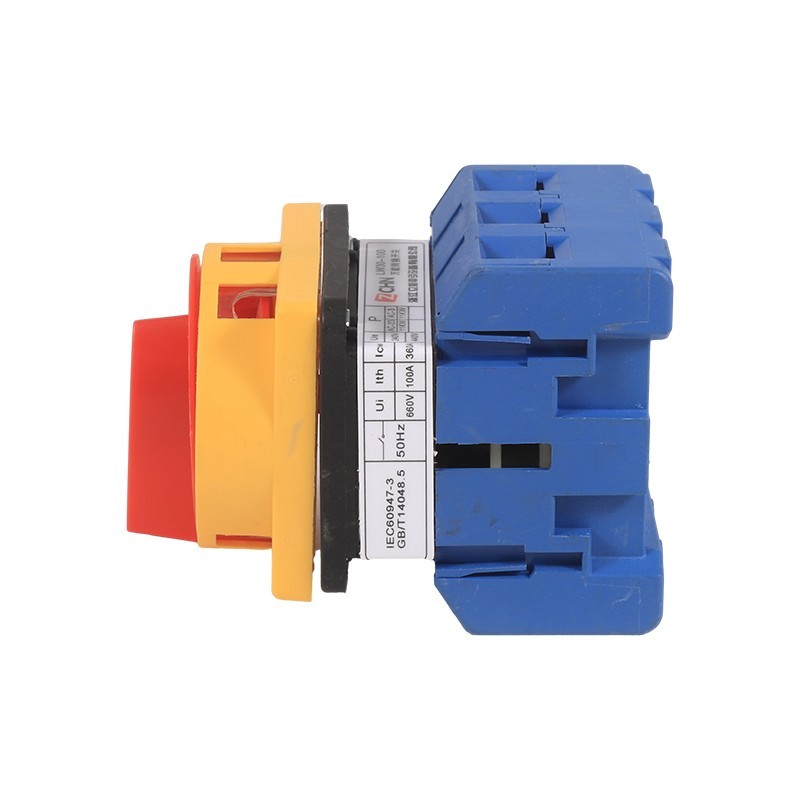

Introductie van de LW30-serie Load Disconnect-schakelaar door LIXIN, een nieuwe standaard instellen in moderne elektrische besturingsoplossingen. Onze LW30-serie Switch heeft een volledige specificatie, we hebben 20A, 25A, 32A, 40A, 40A, 63A, 80A, 80A en 100A Current Grades. Zonder de schakelaar te verwijderen. De isolatieafstand van LW30 -serieschakelaars is groter dan die van andere schakelaars van hetzelfde type, het heeft snel ontkoppelingssnelheid en pak voor DC -schakelaar.

Er zijn enkele installatievoorzittingen die u moet conformeren wanneer u de schakelaar installeert. Voordat u de schakelaar installeert, moet u ervoor zorgen dat de stroom is losgekoppeld om een elektrische schok te voorkomen. De omgeving moet droog zijn en grafty, kan geen hoge temperatuur zijn en vochtig. U moet fitschroeven gebruiken om de schakelaars te beveiligen. U moet de kabels verbinden Volgens het circuitdiagram om te zorgen dat de powercabels en de ladingen correct zijn om slecht contact te voorkomen.

Volgens de bovenstaande voorzorgsmaatregelen kunt u zorgen voor de veilige en betrouwbare werking van de schakelaar. Als er een afwijking is, moet deze op tijd worden vervangen of gerepareerd om de normale werking en levensduur van het product te waarborgen.

Werkomstandigheden van LW30 -serie Load loskoppelen Verandering over schakelaar

Normale werkomstandigheden

(1) de omgevingsluchttemperatuur is niet groter dan +40 graden en de gemiddelde temperatuur binnen 24 uur is niet groter dan 25 ° C;

(2) De ondergrens van de omgevingsluchttemperatuur is niet hoger dan -25 ° C

(3) de hoogte van de installatielocatie is niet groter dan 2000m;

(4) Wanneer de maximale temperatuur +40 ° C is, is de relatieve vochtigheid van de lucht niet groter dan 50%. Hogere relatieve vochtigheid is toegestaan bij lagere temperaturen, zoals 90% bij 20 ° C. Speciale maatregelen moeten worden genomen om condensatie aan te pakken die af en toe optreedt als gevolg van temperatuurveranderingen.

Installatieomstandigheden

(1) de schakelaar is geïnstalleerd in omgevingsomstandigheden van vervuilingsniveau 3;

(2) Installeren volgens de instructies van de fabriek.

Classificatie

1. Volgens gebruikscategorieën

(1) AC-23a

(2) AC-3

2. Volgens het beveiligde beschermingsniveau (1) zonder schakelvak: IP20

(2) met thermoplastische afgesloten schakelaarbox: IP65

Hulpcode

Aantal niveaus: 3 voor het derde niveau, 4 voor vierde niveau

Extra contacten: 0 zonder, 1 met opzij gemonteerde hulpcontacten

Tussenliggende terminal: 0 zonder, 1 met neutrale terminal

Grondterminal: 0 zonder, 1 met grondterminal

Productmodel en de betekenis ervan

LIXIN LW30 SERIES LADING Schakelverandering over schakelaarparameter (specificatie)

Modelspecificaties	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Overeengekomen verwarmingsstroom lth a a	25 (20)	32	40	63	80	100
Nominale bedrijfsspanning UE V	240 440	240 440	240 440	240 440	240 440	240 440
Nominale waarde le/pe
AC-21A en/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 en/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30

Rated Working Day

8-uur werksysteem/intermitterende cyclus werksysteem, de bedrijfsfrequentie is 30 keer/h

Elektrisch leven

10.000 keer voor AC-23, 6.000 keer voor AC-3, 2000 keer voor hulpcontacten
