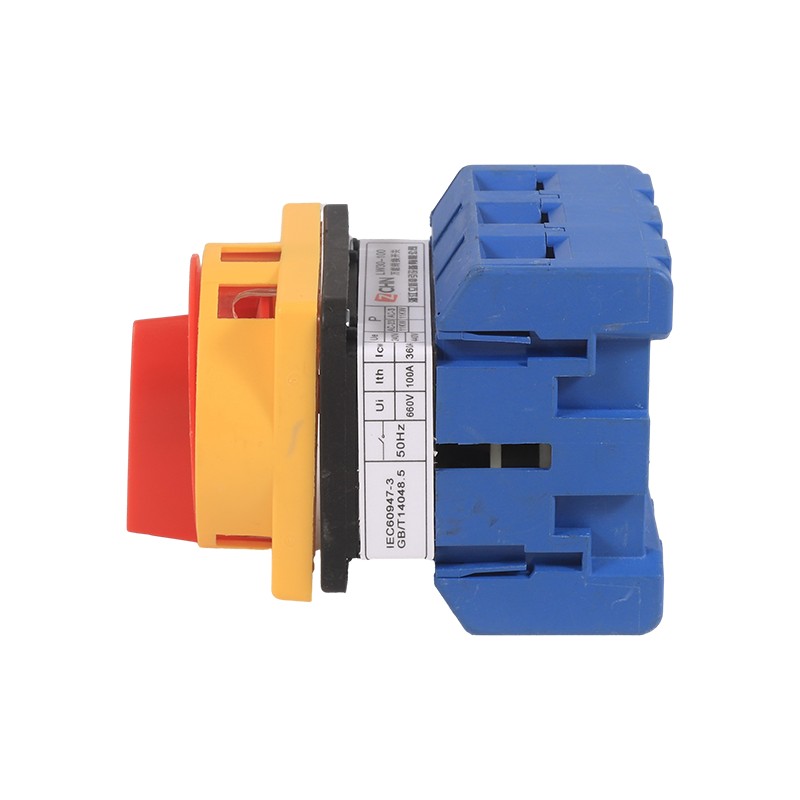

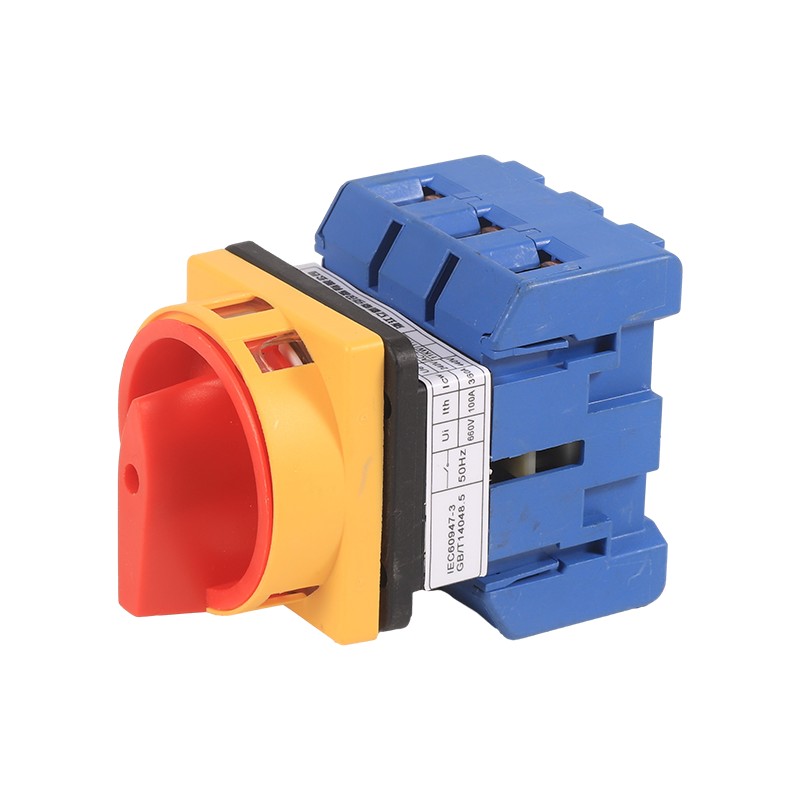

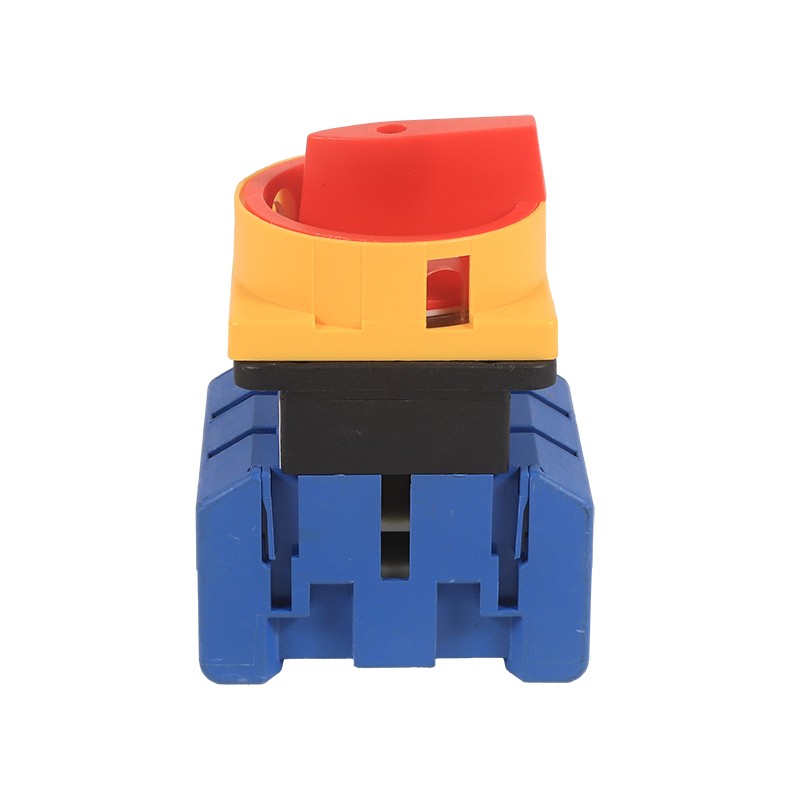

LW30 Series Universal Switch

LW30 Series Universal Switch is een elektrisch bedieningsapparaat dat multifunctionele en hoge betrouwbaarheid integreert. Het wordt voornamelijk gebruikt in industriële en civiele elektrische systemen met AC 50Hz, beoordeeld bedrijfsspanning 440V en lager, en beoordeelde stroom tot 100A. Met zijn uitstekende elektrische prestaties en het modulaire ontwerpconcept wordt het product veel gebruikt als het hoofdvermogensschakelapparaat in het risiconegeldsysteem, de centrale airconditioningseenheid, watervoorziening en drainagepompstation en andere scènes.

Stuur onderzoek

Productomschrijving

LW30 Switch heeft de voordelen van klein formaat, compacte structuur, uitstekende materiaalselectie, goede isolatie, vingerbeschermingsfunctie, veiligheid en betrouwbaarheid, u kunt andere contactblokken toevoegen op het standaardblok van 3-polige standaard zonder de schakelaar te verwijderen, de schakelisolatieafstand is groter dan andere vergelijkbare schakelaars, snelle schakelsnelheid, snelle schakelsnelheid, geschikt voor DC-schakelaar.

Deze reeks schakelaars hanteert een samengestelde structuur van hoogwaardig technische kunststoffen en hoogwaardige lichtmetalen contactmaterialen en maximaliseert het ruimtegebruik door driedimensionale contactlay-out. De kerncomponent neemt een dubbele breakcontactsysteem van de legering aan, met het patentontwerp van snel brekenmechanisme, remmen de boog -generatie effectief. De producten hebben de ISO9001 -certificering van het kwaliteitsbeheersysteem en CCC en andere internationale certificeringen aangenomen. Met zijn compacte structuur, uitstekende veiligheidsprestaties en flexibel configuratieschema is deze reeks schakelaars een belangrijke elektrische component geworden in intelligente gebouwen, industriële automatisering en nieuwe energievelden.

Werkomstandigheden van LW30 -serie Load loskoppelen Verandering over schakelaar

Normale werkomstandigheden

(1) de omgevingsluchttemperatuur is niet groter dan +40 graden en de gemiddelde temperatuur binnen 24 uur is niet groter dan 25 ° C;

(2) De ondergrens van de omgevingsluchttemperatuur is niet hoger dan -25 ° C

(3) de hoogte van de installatielocatie is niet groter dan 2000m;

(4) Wanneer de maximale temperatuur +40 ° C is, is de relatieve vochtigheid van de lucht niet groter dan 50%. Hogere relatieve vochtigheid is toegestaan bij lagere temperaturen, zoals 90% bij 20 ° C. Speciale maatregelen moeten worden genomen om condensatie aan te pakken die af en toe optreedt als gevolg van temperatuurveranderingen.

Installatieomstandigheden

(1) de schakelaar is geïnstalleerd in omgevingsomstandigheden van vervuilingsniveau 3;

(2) Installeren volgens de instructies van de fabriek.

Classificatie

1. Volgens gebruikscategorieën

(1) AC-23a

(2) AC-3

2. Volgens het beveiligde beschermingsniveau (1) zonder schakelvak: IP20

(2) met thermoplastische afgesloten schakelaarbox: IP65

Hulpcode

Aantal niveaus: 3 voor het derde niveau, 4 voor vierde niveau

Extra contacten: 0 zonder, 1 met opzij gemonteerde hulpcontacten

Tussenliggende terminal: 0 zonder, 1 met neutrale terminal

Grondterminal: 0 zonder, 1 met grondterminal

Productmodel en de betekenis ervan

LIXIN LW30 SERIES LADING Schakelverandering over schakelaarparameter (specificatie)

Modelspecificaties	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Overeengekomen verwarmingsstroom lth a a	25 (20)	32	40	63	80	100
Nominale bedrijfsspanning UE V	240 440	240 440	240 440	240 440	240 440	240 440
Nominale waarde le/pe
AC-21A en/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 en/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
