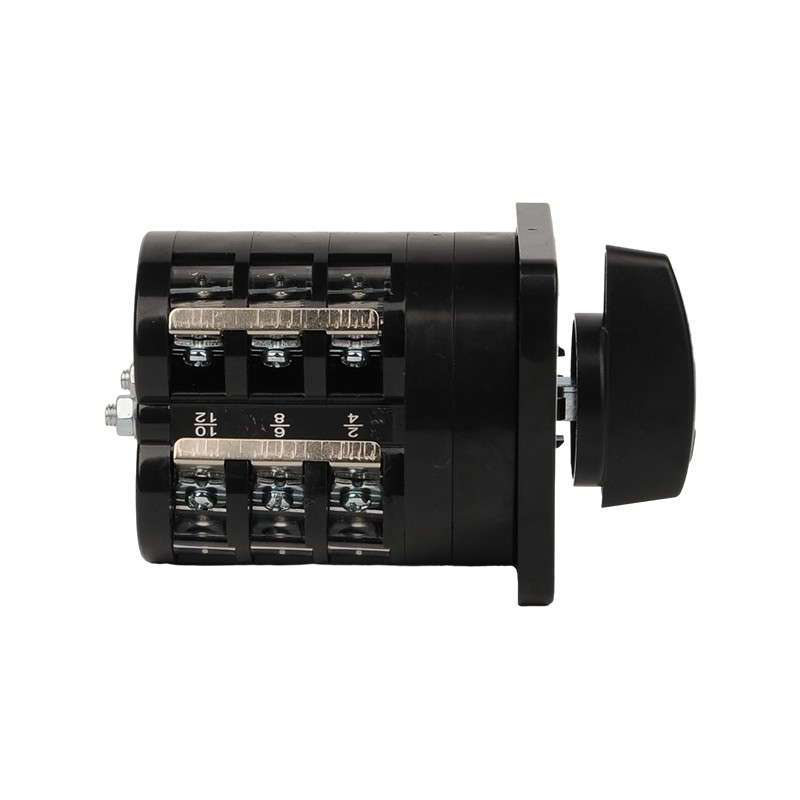

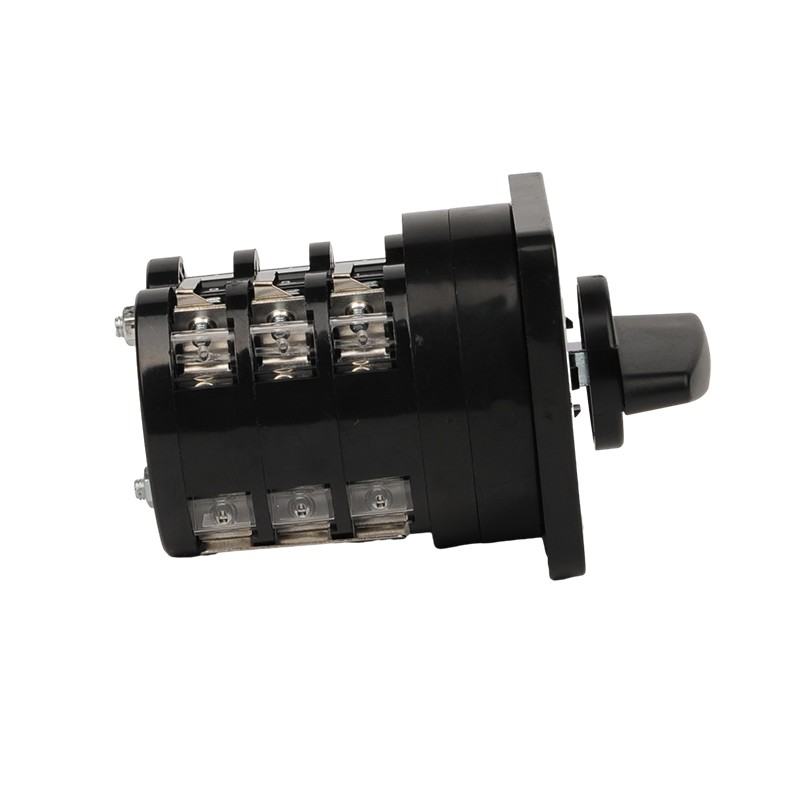

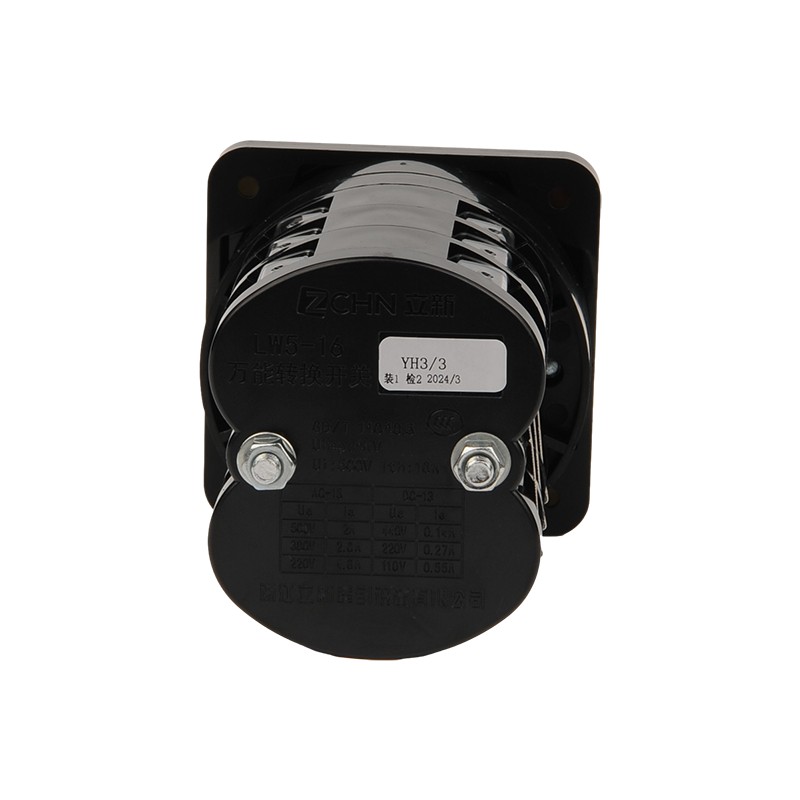

LW5-16A/3P Universal Switch
You can purchase Lixin LW5-16/3P universal switch with confidence,the following messages are the meaning of “LW5-16A/3P”.“LW5”means the product series,“16A”represents the agreed heating current which is 16 ampere,“3P”stands for the number of poles is 3 poles,this switch is suitable for transforming electrical control lines in circuit,and also can control the start,reversible transformation,speed changing and so op.
Stuur onderzoek
Productomschrijving
Deze LW5 -serie Universal Switches hebben een compacte structuur, hoge stabiliteit en betrouwbaarheid, het kan stabiel werken in harde omgeving en complexe circuits, u kunt volledig geloven dat het het circuit goed kan beheersen.
Geschikt door zijn compacte en stevige structuur, zorgvuldige materiaalselectie, betere isolatie en vingerbeveiliging, zorgt de LW5 -serie ervoor dat veiligheid, bovendien, extra contactblokken kunnen moeiteloos worden opgenomen in het standaardblok van 3 polen zonder demontage.
LIXIN omgevingsbeveiliging Rotary Cam Switch Parameter (specificatie)
|
gebruik |
Mastercontrole |
Direct bedieningsmotor |
|
Ith a |
16 |
16 |
|
UE V |
125220250380400500 |
380 |
|
de |
||
|
AC-15 en |
4.6 2.6 2.0 |
|
|
AC-3 en |
12 |
|
|
AC-4 en |
3.5 |
|
|
DC-13 Double Break Point A |
0,55 0,27 0,14 |
|
|
DC-13 vier-break point a |
0,82 0,41 0,20 |
Lixin milieubescherming roterende nokschakelaar mechanische en elektrische levensduur
Mechanische levensduur: 0,3 × 10⁶ cycli, met een werkfrequentie van 300 cycli per uur.
Elektrische levensduur:
-Voor AC-15 en DC-13: 0,1 × 10⁶ cycli, met een werkfrequentie van 300 cycli per uur.
- Voor AC-3: 0,1 × 10⁶ cycli, met een werkfrequentie van 120 cycli per uur.
- Voor AC-4: 0,1 × 10⁶ cycli, met een werkfrequentie van 120 cycli per uur.
(OPMERKING: AC-15 en DC-13 verwijzen naar specifieke soorten elektrische belastingen, terwijl AC-3 en AC-4 verwijzen naar verschillende taaktypen voor het schakelen van AC-motoren.)
|
Werkingsmodus |
Functiecode |
Actuatorpositie |
|
Zelfreplicerend type |
A |
0 ° -45 ° |
|
B |
45 ° → 0 ° -45 ° |
|
|
Locatietype |
C |
0 ° 45 ° |
|
D |
45 ° 0 ° 45 ° |
|
|
E |
45 ° 0 ° 45 ° 90 ° |
|
|
F |
90 ° 45 ° 0 ° 45 ° 90 ° |
|
|
G |
90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|
|
H |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|
|
l |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 ° |
|
|
J |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
|
|
K |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
|
|
L |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
|
|
M |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 ° |
|
|
N |
45 ° 45 ° |
|
|
P |
90 ° 0 ° 90 ° |
Lixin milieubescherming roterende nokschakelaar algemene afmetingen en montagedimensies
