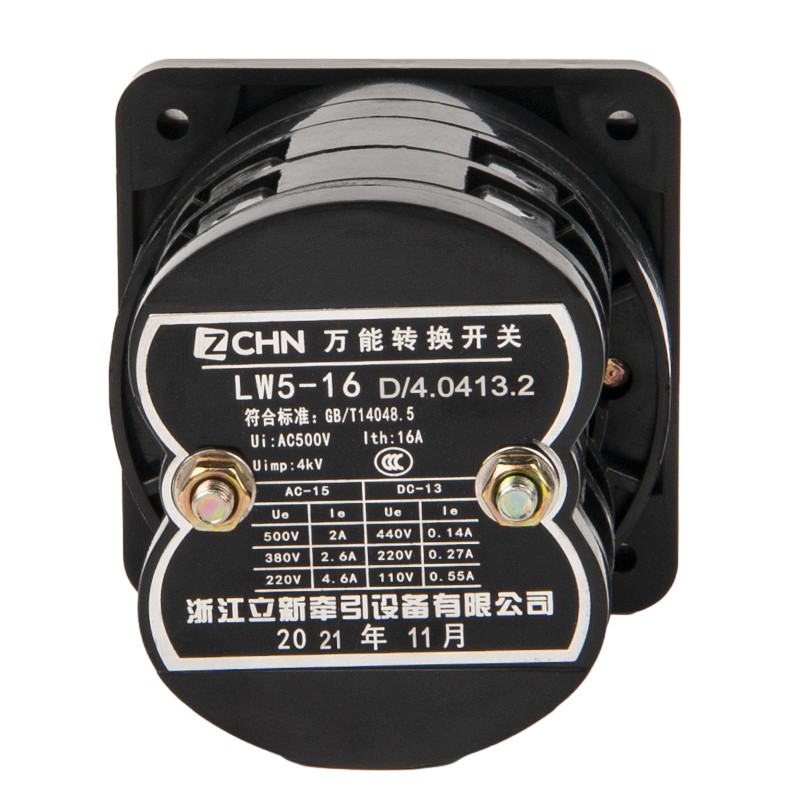

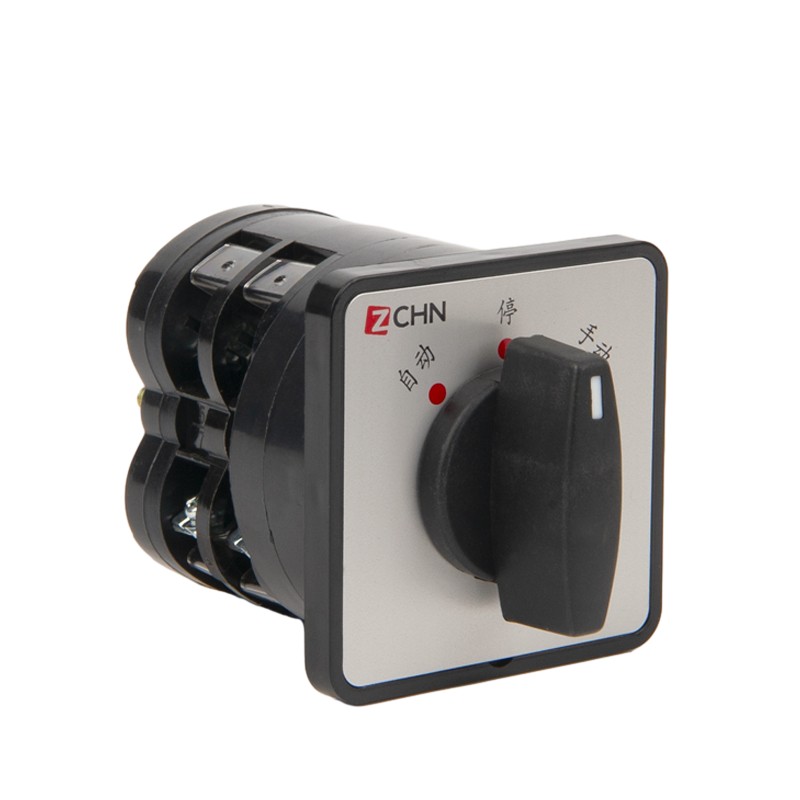

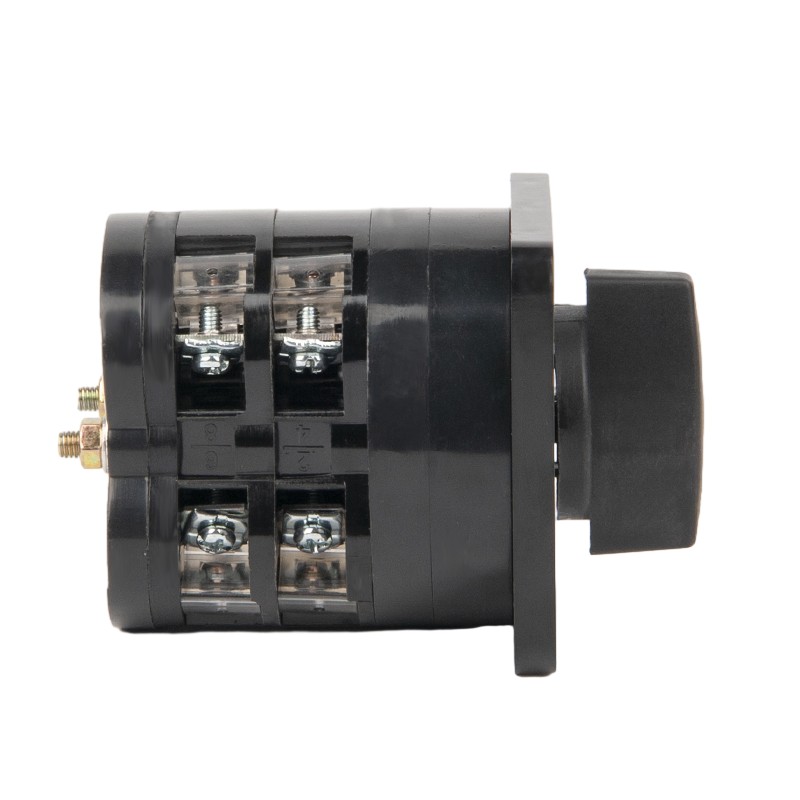

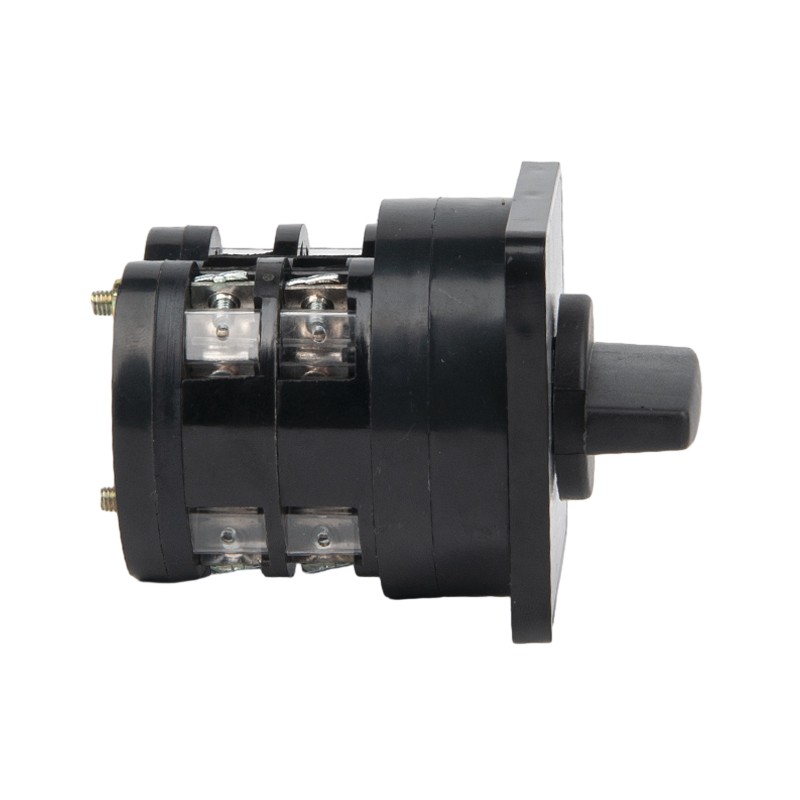

LW5 omschakelingsschakelaar

LW5-serie Universal Switch is een soort multifunctionele elektrische besturingsapparatuur, veel gebruikt op het gebied van industriële automatisering. De schakelaar is een modulair combinatieontwerp met 6-12 paar contactassemblages, waardoor multi-versnellingsregeling door verschillende specificaties van positioneringsmechanismen mogelijk wordt en een nominale stroom van maximaal 16A heeft voor betrouwbare elektrische isolatie.

Stuur onderzoek

Productomschrijving

Als de kerncomponent van circuitconversie, kan het niet alleen het schakelen van conventionele elektrische bedieningslijnen realiseren, maar ook direct starten met de controle van kleine en middelgrote stroommotoren, omkeerbare werkingsomschakeling en multi-speed variabele snelheid aanpassing, met name geschikt voor de werkomgeving die de lopende toestand vaak moet veranderen. De beschermingskwaliteit bereikt IP55, die zich kan aanpassen aan een natte en stoffige industriële omgeving. Door de hoekcombinatie van het CAM -mechanisme te wijzigen, kan de voorinstelling van maximaal 6 verschillende besturingsprogramma's worden gerealiseerd om te voldoen aan de verschillende besturingsvereisten van machine -toolapparatuur, het vervoeren van machines, hefapparatuur, enz.

LIXIN omgevingsbeveiliging Rotary Cam Switch Parameter (specificatie)

gebruik	Mastercontrole	Direct bedieningsmotor
Ith a	16	16
UE V	125220250380400500	380
de
AC-15 en	4.6 2.6 2.0
AC-3 en		12
AC-4 en		3.5
DC-13 Double Break Point A	0,55 0,27 0,14
DC-13 vier-break point a	0,82 0,41 0,20

Lixin milieubescherming roterende nokschakelaar mechanische en elektrische levensduur

Mechanische levensduur: 0,3 × 10⁶ cycli, met een werkfrequentie van 300 cycli per uur.

Elektrische levensduur:

-Voor AC-15 en DC-13: 0,1 × 10⁶ cycli, met een werkfrequentie van 300 cycli per uur.

- Voor AC-3: 0,1 × 10⁶ cycli, met een werkfrequentie van 120 cycli per uur.

- Voor AC-4: 0,1 × 10⁶ cycli, met een werkfrequentie van 120 cycli per uur.

(OPMERKING: AC-15 en DC-13 verwijzen naar specifieke soorten elektrische belastingen, terwijl AC-3 en AC-4 verwijzen naar verschillende taaktypen voor het schakelen van AC-motoren.)

Werkingsmodus	Functiecode	Actuatorpositie
Zelfreplicerend type	A	0 ° -45 °
Zelfreplicerend type	B	45 ° → 0 ° -45 °
Locatietype	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
