Een complete gids voor het kopen van universele omschakelingsschakelaars: van principes tot selectie en toepassing (i)

Als een belangrijk onderdeel in elektrische besturingssystemen, universeelomschakeling schakelaarsworden veel gebruikt in industriële automatisering, stroomsystemen, het bouwen van elektrische en andere velden. Dit artikel begint uit de basisprincipes van universele omschakelingsschakelaars, introduceren systematisch hun classificatie, technische parameters, selectiepunten, installatievoorzorgingen en typische toepassingsscenario's, helpingenieurs en technici begrijpen deze belangrijke elektrische component volledig en bieden professionele richtlijnen voor hun juiste selectie in werkelijke projecten.

Overzicht en werkingsprincipe van de universele omschakelingsschakelaar

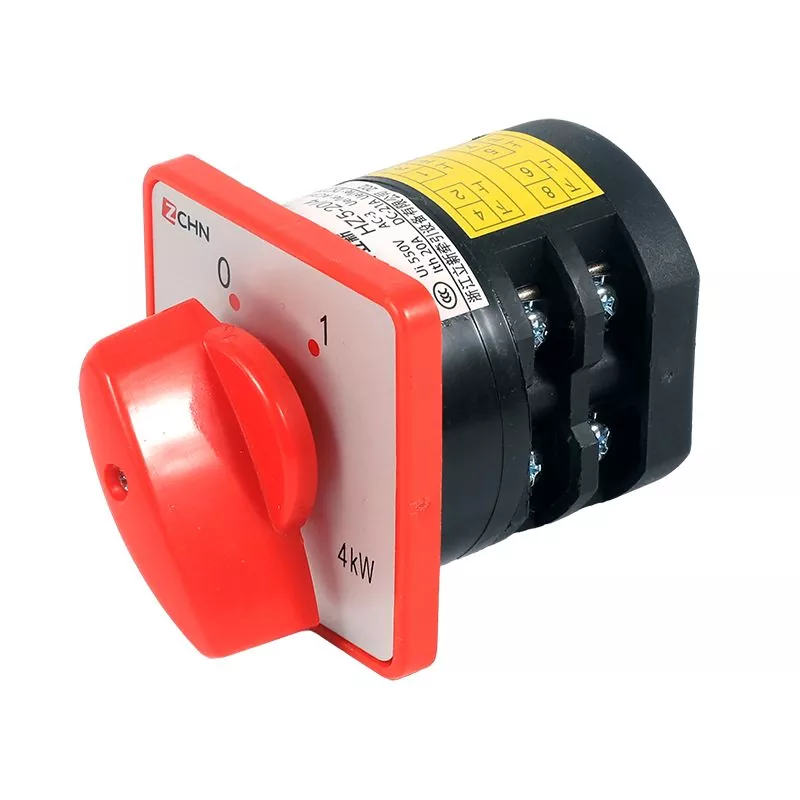

Het universeleomschakelaaris een multi-versnelling, multi-fasen, multi-circuit controle-master elektrisch apparaat, dat een cruciale rol speelt in elektrische besturingssystemen. Wanneer de bedrijfsgreep wordt gedraaid, wordt het CAM -mechanisme in de schakelaar aangedreven om te roteren, zodat de contacten worden gesloten of in een vooraf bepaalde volgorde worden losgekoppeld om de controle- en conversiefuncties van het circuit te realiseren. Deze schakelaar wordt "universeel" genoemd omdat deze zich kan aanpassen aan een verscheidenheid aan besturingsbehoeften en kan voldoen aan de besturingsvereisten van complexe circuits via verschillende contactcombinaties en bedieningsmethoden.

Structureel is de universele overdrachtsschakelaar samengesteld uit meerdere groepen contactcomponenten van dezelfde structuur, voornamelijk inclusief kerncomponenten zoals bedrijfsmechanisme, positioneringsapparaat, contactsysteem, roterende as en handgreep. Onder hen hanteert het contactsysteem een ​​dubbele break-contactbrugstructuurontwerp en het bewegende contact heeft een automatische aanpassingsfunctie om te zorgen voor synchronisatie tijdens aan en uit; Het statische contact is geïnstalleerd in een speciale contactstoel. Dit zorgvuldige structurele ontwerp zorgt voor de betrouwbaarheid en een lange levensduur van de schakelaar.

Het werkingsprincipe van de universele overdrachtsschakelaar is gebaseerd op de mechanische werking van het CAM -mechanisme. Wanneer de operator het handvat draait, wordt de interne nok aangedreven om te roteren door de roterende as en bepaalt de specifieke vorm van de nok de aan en uit -toestand van het contact op verschillende posities. Omdat de CAM in verschillende vormen kan worden ontworpen, kan hij complexe contactactiescènes realiseren om aan verschillende controlehoers te voldoen. Deze mechanische koppelingsmethode is zowel intuïtief als betrouwbaar, wat een belangrijke reden is voor de levensduur van de universele overdrachtsschakelaar.

In elektrische systemen worden universele overdrachtsschakelaars voornamelijk de volgende functies ondernemen:

- Circuitconversie: schakelen tussen meerdere circuits, zoals stroomschakelen, laadoverdracht, enz.

- Meetcontrole: gebruikt voor fasemeetcontrole van voltmeters en ammeters

- Motorbesturing: regelt direct de start-, snelheidsregeling en omkering van motoren met kleine capaciteit

- Bewerking op afstand (als een afstandsbedieningsschakelaar voor stroomverdelingsapparatuur

- Signaalomschakeling: realiseer signaalomschakeling en combinatie in complexe besturingssystemen

De handgreep -werkingspositie van het universeleomschakelaarWordt meestal uitgedrukt in hoeken en verschillende soorten schakelaars hebben verschillende positioneringshoeken en bedrijfskenmerken. Volgens verschillende bedrijfsmethoden kan het worden onderverdeeld in twee basistypen: type positionering en het type zelfbezetting. De positioneringsschakelaar blijft in een bepaalde positie nadat de handgreep naar een bepaalde positie is verplaatst, terwijl de zelfbeschermingsschakelaar automatisch terugkeert naar zijn oorspronkelijke positie nadat de hand is vrijgegeven. Met deze diversiteit kan de universele overdrachtsschakelaar zich aanpassen aan verschillende bedrijfsgewoonten en controle -eisen.

Met de ontwikkeling van elektrische technologie hebben de moderne universele omschakelingsschakelaar continu nieuwe materialen en nieuwe processen geïntegreerd op basis van het ongewijzigd handhaven van de basisprincipes, zodat hun prestaties, betrouwbaarheid en levensduur aanzienlijk zijn verbeterd en een onmisbare en belangrijke component zijn geworden op het gebied van elektrische controle.
