Een volledige gids voor het kopen van universele omschakelingsschakelaars: van principe tot selectie en toepassing (deel 2)

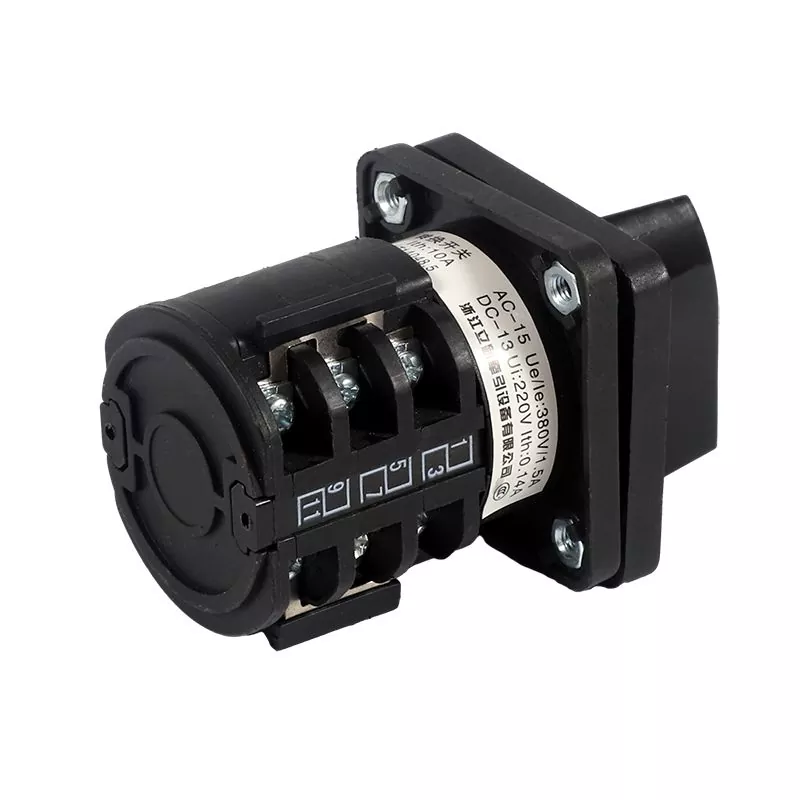

Hoofdtypen en serie van universele omschakelingsschakelaars

Universeelomschakeling schakelaarshebben meerdere series en typen gevormd volgens hun structurele kenmerken, toepassingsscenario's en technische parameters. Inzicht in de kenmerken en de toepasselijke reikwijdte van deze verschillende typen is cruciaal voor de juiste selectie. Gemeenschappelijke universele omschakelingsschakelaars op de binnenlandse markt omvatten voornamelijk LW5 LW26 LW30 LW12 -serie, elke serie heeft zijn specifieke applicatieveld en technische kenmerken.

De LW5 -serie is een van de meest gebruikte universele omschakelingsschakelaars, vooral geschikt voor circuits met AC 50Hz, spanning tot 500V en DC -spanning tot 440V. Deze reeks schakelaars kan niet alleen worden gebruikt voor de conversie van elektrische besturingscircuits, maar kan ook direct driefasige eekhoornkooi asynchrone motoren met spanning van 380V, 5,5 kW en lager regelen om start-, omkeerbare conversie en multi-versnellingsbak en andere functies te bereiken. LW5 -serie kan worden onderverdeeld in twee typen volgens het doel: hoofdopdrachtbesturing en motorbesturingselement; Volgens de bedieningsmodus kan deze worden onderverdeeld in het positioneringstype en het zelfbeschermingstype; Uit het uiterlijk van de operator zijn er twee soorten: Knobtype en Ball Handle Type. De mechanische levensduur van deze reeks schakelaars kan 100 × 10⁴ keer bereiken, en de elektrische levensduur is 20 × 10⁴ keer, met een hoge betrouwbaarheid.

LW26-serie Universal omschakelingsschakelaar is een multifunctionele elektrische besturingscomponent, voornamelijk geschikt voor elektrische circuits met AC 50Hz, nominale werkspanning 440V en lager, DC-spanning 240V en lager, en beoordeeld stroom van 10a tot 160A. Deze reeks producten heeft volledige specificaties en de huidige niveaus omvatten 10A, 20A, 25A, 32A, 63A, 125A en 160A en andere opties, die kunnen voldoen aan de besturingsbehoeften van verschillende stroombelastingen. De nominale isolatiespanning bereikt 660V, met goede elektrische isolatieprestaties. De mechanische levensduur kan 0,1 × 10⁶ keer bereiken, de elektrische levensduur is 0,03 x 10⁶ keer en de bedrijfsfrequentie is 120 keer/uur, wat geschikt is voor gelegenheden waarbij het circuit niet vaak is verbonden of losgekoppeld.

De LW30 -serie Universalomschakelaaris een multifunctionele elektrische besturingscomponent, voornamelijk geschikt voor elektrische circuits met AC 50Hz, nominale werkspanning onder 440V, DC-spanning onder 240V en nominale stroom van 20A tot 100A. Deze reeks producten heeft volledige specificaties en de huidige niveaus omvatten 20A, 25A, 32A, 40A, 63A, 80A en 100A en andere opties, die kunnen voldoen aan de besturingsbehoeften van verschillende vermogensbelastingen. De nominale isolatiespanning bereikt 690V, met goede elektrische isolatieprestaties. Het product hanteert een modulair ontwerp en andere contactblokken kunnen worden toegevoegd aan het 3-polig standaardblok zonder de hele schakelaar te verwijderen, wat het gemak van installatie en onderhoud aanzienlijk verbetert.

LW12-16-serie is een andere veelgebruikte universele omschakelingsschakelaar, voornamelijk gebruikt in circuits met AC 50Hz, beoordeelde werkspanning 380V en lager, DC-spanning 220V en lager. Deze serie kan niet alleen elektrische besturingscircuits en elektrische meetinstrumenten converteren, maar regelen ook direct driefasige eekhoornkooi asynchrone motoren van 5,5 kW en lager. LW12-16-serie is verdeeld in twee typen volgens het gebruik ervan: hoofdopdrachtcontrole en directe motorbesturingselement; Volgens de bedieningsmodus is het meer divers, inclusief het positioneringstype, het zelfbeschermingstype, het positioneren van zelfbezettingstype en het positioneren van zelfbezetting met het type vergrendelingsapparaat. Met deze diversiteit kan de LW12-16-serie zich aanpassen aan complexere besturingsbehoeften.

Naast de bovenstaande reguliere serie zijn er enkele ** Special Purpose Universal omschakelingen ** op de markt, zoals LW36-D-serie, die geschikt is voor elektrische circuits met 50Hz, beoordeeld werkspanning 440V en lager, DC Voltage 240V en hieronder. Dit type schakelaar heeft meestal strengere vereisten voor het aanpassingsvermogen van het milieu, zoals in staat zijn om normaal te werken in een omgeving waar de omgevingsluchttemperatuur niet hoger is dan +40 ℃ en de gemiddelde temperatuur binnen 24 uur niet groter is dan +35 ℃ en de hoogte van de installatieplaats is niet groter dan 2000m.

Vanuit het perspectief van bescherming, universeelomschakeling schakelaarskan worden verdeeld in twee soorten: open type en beschermingstype; Volgens het type handgreep zijn er vier typen: knop, gewoon, machine-gereedschap en geweervormig. Deze verschillende uiterlijk ontwerpen hebben niet alleen invloed op de esthetiek van de schakelaar, maar zijn ook nauw verwant met de gebruiksomgeving en het operationele gemak. Beschermende schakelaars zijn bijvoorbeeld geschikter voor stoffige of vochtige omgevingen, terwijl geweervormige handgrepen handig zijn voor werking in kleine ruimtes.

Met de vooruitgang van de technologie hebben sommige nieuwe universele omschakelingen ook intelligente functies toegevoegd, zoals indicatielampen om de schakelstatus, ingebouwde elektronische sloten weer te geven om miswerking en monitoringinterfaces op afstand te voorkomen. Hoewel deze functies de kosten verhogen, vertonen ze in sommige gelegenheden duidelijke voordelen met hoge vereisten voor veiligheid en monitorbaarheid, zoals spoorwegtransit, intelligente gebouwen, enz.

Inzicht in de kenmerken van deze verschillende typen en series is de basis voor de juiste selectie van universele omschakelingsschakelaars. Wanneer u een product daadwerkelijk selecteert, is het, naast het overwegen van de serkenmerken, ook noodzakelijk om een ​​uitgebreide evaluatie uit te voeren op basis van specifieke toepassingsscenario's, laadtypen, bedrijfsfrequentie en andere factoren om het meest geschikte product te selecteren.
