Een volledige gids voor de aankoop van universele omschakelingsschakelaars: van principe naar selectie en toepassing (deel 3)

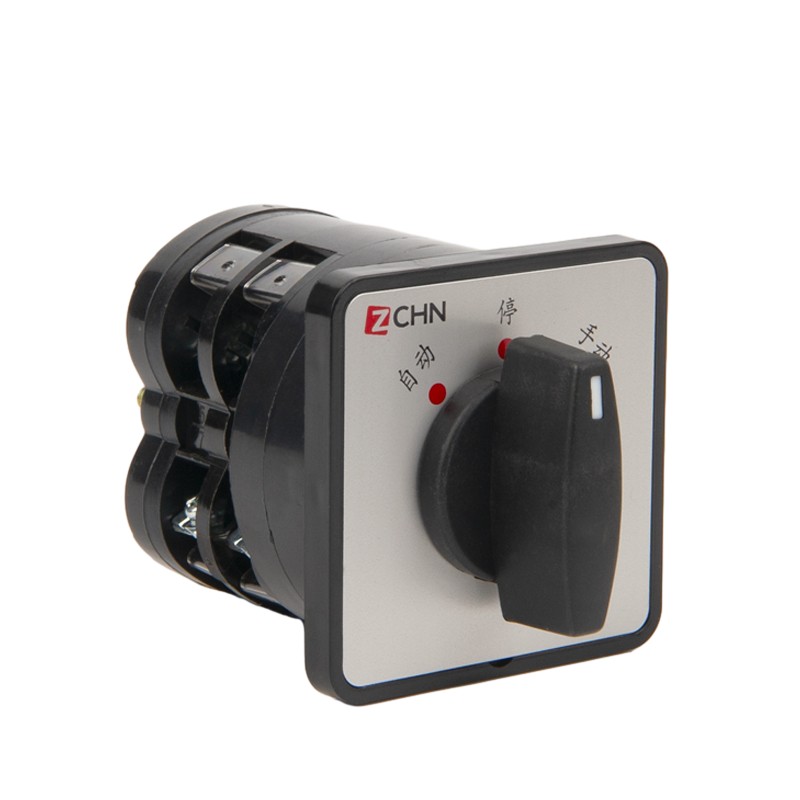

Belangrijkste technische parameters van universele omschakelingsschakelaars

Het correct begrijpen en evalueren van de technische parameters van universele omschakelingsschakelaars is de kernverbinding in het selectieproces. Deze parameters bepalen niet alleen of de schakelaar kan voldoen aan de toepassingsvereisten, maar beïnvloeden ook direct de veiligheid en betrouwbaarheid van het systeem. De belangrijkste technische parameters van universele omschakelingsschakelaars omvatten elektrische parameters, mechanische parameters, parameters voor het aanpassingsvermogen van de omgeving en andere aspecten, die volledig moeten worden overwogen.

Nominale spanning en stroom zijn de meest elementaire elektrische parameters, die direct het laadcapaciteit van de schakelaar bepalen. Verschillende series van universeelomschakeling schakelaarshebben verschillende nominale waarden. De LW5 -serie is bijvoorbeeld geschikt voor circuits met AC 50Hz, spanning tot 500V, DC -spanning tot 440V en de overeengekomen verwarmingsstroom is 16A. De LW6 -serie is voornamelijk geschikt voor AC- en DC -circuits met AC 50Hz, beoordeeld werkspanning tot 380V, DC -spanning tot 220V en de nominale stroom is meestal 5A of minder. Hoewel de LW12-16-serie ook geschikt is voor circuits met AC 50Hz, spanning 380V en lager, en DC-spanning 220V en lager, kan de nominale stroom 16A bereiken en kan het direct driefasige squirrel kooi kooi asynchrone motoren van 5,5 kW en lager regelen. Bij het selecteren is het noodzakelijk om ervoor te zorgen dat de nominale waarde van de schakelaar groter is dan of gelijk is aan de maximale verwachte waarde in de werkelijke toepassing en een bepaalde veiligheidsmarge achterlaat.

Het maken en breekcapaciteit weerspiegelt het vermogen van de schakelaar om het circuit veilig af te snijden onder abnormale omstandigheden (zoals kortsluiting). Deze parameter is met name belangrijk voor toepassingen zoals motorbesturing, omdat grote overspanningsstromen verschijnen wanneer de motor start of kraampjes. De maak- en breekcapaciteit van de LW5 -serieschakelaar voor het besturen van motoren wordt meestal in een tabel gegeven en gebruikers moeten selecteren op basis van het specifieke laadtype. Over het algemeen vereisen schakelaars die worden gebruikt voor motorbesturingselement hogere maak- en breekcapaciteit dan schakelaars die worden gebruikt voor gewone lijnconversie.

De bedrijfsfrequentie is een andere belangrijke parameter, die het aantal bewerkingen aangeeft dat wordt toegestaan ​​door de schakelaar per tijdseenheid. De normale bedrijfsfrequentie toegestaan ​​door de LW5 -serie is bijvoorbeeld 120 keer/u. Voor gelegenheden die frequente werking vereisen, zoals machinegereedschapsregeling of testapparatuur, moeten modellen die een hogere bedrijfsfrequentie mogelijk maken, worden geselecteerd, anders wordt de levensduur van de schakelaar ingekort of zelfs tot vroege mislukking. Tegelijkertijd moeten toepassingen met hoge bedrijfsfrequenties ook rekening houden met het materiaal en het structurele ontwerp van de contacten om voldoende elektrische levensduur te garanderen.

Mechanische levensduur en het elektrische leven weerspiegelen direct de duurzaamheid en betrouwbaarheid van de schakelaar. Mechanische levensduur verwijst naar het aantal bewerkingen dat de schakelaar kan weerstaan ​​zonder stroom, terwijl de elektrische levensduur verwijst naar het aantal bewerkingen onder beoordeelde belasting. Deze twee parameters zijn meestal heel anders. De mechanische levensduur van de LW5 -serieschakelaar is bijvoorbeeld 100 × 10⁴ keer, terwijl de elektrische levensduur 20 × 10⁴ keer is. In praktische toepassingen wordt de levensduur van de schakelaar ook beïnvloed door vele factoren zoals laadtype, omgevingscondities en de bedrijfsmodus. Daarom moeten de juiste marges worden gereserveerd bij het selecteren.

Het nummer en de combinatie van contacten bepalen de complexiteit van het circuit dat de schakelaar kan regelen. Het contactsysteem van het universeleomschakelaarbestaat meestal uit meerdere secties. De LW5-serie heeft bijvoorbeeld 1-16 secties om uit te kiezen, en de LW12-16-serie Master Control Switch heeft 1-12 secties met een totaal van 12 configuraties. Elk contact kan verschillende aan-uit-combinaties hebben. Door meerdere contacten op te stellen, kan complexe besturingslogica worden bereikt. Bij het selecteren is het noodzakelijk om het vereiste aantal contacten en de combinatiemethode te bepalen volgens de werkelijke besturingsvereisten, om aan de functionele vereisten te voldoen en onnodige complexiteit en kostenstijging te voorkomen.

De bedrijfshoek en positioneringskenmerken zijn belangrijke parameters die uniek zijn voor universeelomschakeling schakelaars. Verschillende soorten schakelaars hebben verschillende bedrijfshoeken. De LW26 -serie heeft bijvoorbeeld 30 °, 45 ° en 90 °. De positioneringskenmerken bepalen hoe het handvat in verschillende posities wordt gehouden. Gemeenschappelijke positioneringsmethoden zijn onder meer:

- Positionering van één punt: de handgreep heeft slechts één vaste positie.

- Multi-point positionering: het handvat kan onder meerdere hoeken worden vastgesteld.

- Zelfbescherming: het handvat keert automatisch terug naar zijn oorspronkelijke positie nadat hij is vrijgegeven.

-Combinatie van positionering en zelfbeschuldiging: sommige posities zijn geplaatst en sommige posities zijn zelfbeschuldigend.
