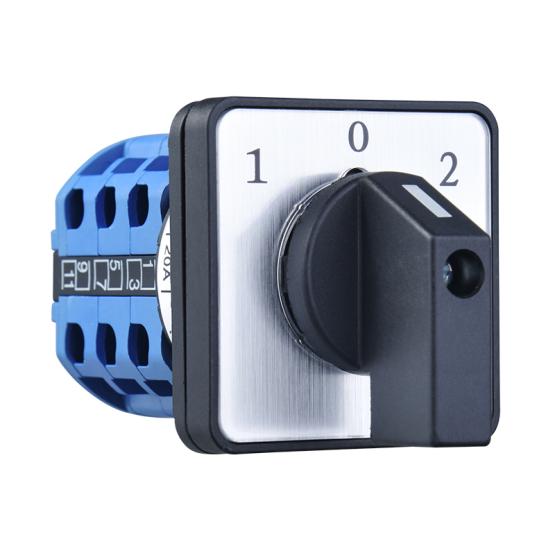

LW26 Series Universal Ordeover Switch -productintroductie

LW26 -serie Universalomschakelaaris een hoogwaardig product dat veel wordt gebruikt op het gebied van binnenlandse elektrische controle. Het wordt vervaardigd door veel bekende elektrische bedrijven, waaronder het merk Changxin, Changjiang Electric en andere merken. Deze reeks producten is een ideale vervanging geworden voor traditionele omschakelingsschakelaars met zijn uitstekende prestaties, diverse functies en brede toepasbaarheid. Het volgende is een uitgebreide inleiding tot de LW26 -serie uit meerdere dimensies zoals technische parameters, productfuncties en applicatievelden.

1. Productoverzicht en basisparameters

LW26-serie Universal omschakelingsschakelaar is een multifunctionele elektrische besturingscomponent, voornamelijk geschikt voor elektrische circuits met AC 50Hz, nominale werkspanning 440V en lager, DC-spanning 240V en lager, en beoordeeld stroom van 10a tot 160A. Het product voldoet aan binnenlandse en internationale normen zoals GB 14048.3, GB 14048.5, IEC 60947-3, IEC 60947-5-1, en sommige modellen hebben ook de US UL-certificering aangenomen en komen in aanmerking voor toegang tot de internationale markt.

Deze reeks producten heeft volledige specificaties en de huidige niveaus omvatten 10A, 20A, 25A, 32A, 63A, 125A en 160A, die kunnen voldoen aan de besturingsvereisten van verschillende stroombelastingen. De nominale isolatiespanning bereikt 660V, met goede elektrische isolatieprestaties. De mechanische levensduur kan 0,1 × 10⁶ keer bereiken, de elektrische levensduur is 0,03 x 10⁶ keer en de bedrijfsfrequentie is 120 keer/uur, wat geschikt is voor gelegenheden waarbij het circuit niet vaak is verbonden of losgekoppeld.

2. Productfuncties en ontwerpvoordelen

De LW26 Series Transfer Switch heeft veel uitstekende ontwerpfuncties en prestatievoordelen:

1. Compacte structuur en klein formaat: het geoptimaliseerde ontwerp vermindert de productgrootte en zorgt voor de prestaties, waardoor het gemakkelijk te installeren is in een beperkte ruimte. De paneelgrootte heeft verschillende specificaties, zoals 30 × 30 mm, 48 × 48 mm, 64 × 64 mm, enz. Afhankelijk van het model.

2. Veiligheidsontwerp van de vingerbeveiliging: de vier schakelaars LW26-10, LW26-20, LW26-25 en LW26-32F zijn speciaal ontworpen met de vingerbeschermingsfunctie om te voorkomen dat vingers tijdens de werking per ongeluk live onderdelen raken en de veiligheid van gebruik verbeteren.

3. Flexibele werkingsmodus: de bewerking van het productconversie is flexibel en biedt een verscheidenheid aan handgreeptypen en bedieningshoeken. Sommige modellen kunnen worden uitgerust met beschermende schelpen met een beschermingsniveau van IP65, dat geschikt is voor gebruik in harde omgevingen.

4. Ontwerp met hoge betrouwbaarheid: de materiaalselectie is voortreffelijk, de isolatieprestaties zijn goed en het contactsysteem gebruikt materialen van hoge kwaliteit om de betrouwbaarheid op lange termijn te garanderen. Het uiterlijk is nieuw en voldoet aan de esthetische behoeften van moderne industriële apparatuur.

5. Multifunctionele derivatenmodellen: de reeks afgeleide producten omvatten hangslotschakelaars en verborgen slotschakelaars (63a en lager), die kunnen worden gebruikt als stroomschakelaars voor belangrijke apparatuur om miswerking te voorkomen en de werking van ongeautoriseerd personeel te regelen.

3. Technische parameters

De LW26 -serie heeft rijke en uitgebreide technische parameters en verschillende modellen zijn geoptimaliseerd voor verschillende toepassingsscenario's:

(1) Huidige draagkracht:

-AC-21A/AC-22A-toepassingen: 10A tot 150A

- AC-23A-toepassingen: 7,5A tot 135A

- AC-3-toepassingen (motorbesturing): 5,5A tot 95A

- AC-4-toepassingen (Jog Control): 1,75a tot 55a

(2) Bereik van het besturingsvermogen:

-AC-23A: 1,8 kW tot 75 kW (driefasige)

-AC-3: 1,5 kW tot 37 kW (driefasige)

-AC-4: 0,37 kW tot 15 kW (driefasen)

(3) Diversiteit van de installatiegrootte:

- Beschikbaar in vierkante en rechthoekige paneelformulieren

- Installatiegatafstand varieert van 20 mm tot 68 mm

- Externe dikte varieert van 28 mm tot 88 mm

(4) Speciale aanpassingsvermogen van het milieu:

- Werkomgeving Temperatuur: -5 ℃ tot +40 ℃

- Gemiddelde temperatuur binnen 24 uur is niet hoger dan +35 ℃

- Hoogte is niet groter dan 2000 meter

- Moet in een schone omgeving worden gebruikt

4. Hoofdplichtgebieden

Vanwege de uitstekende prestaties en breed aanpassingsvermogen, de LW26 -serie Universalomschakelaarwordt op veel gebieden veel gebruikt:

(1) Industrieel controleveld:

- Als schakelaarschakelaar kan het zich realiseren dat het schakelen van verschillende circuitstaten

- Testapparatuurschakelaar, gebruikt voor de selectie en het schakelen van testcircuits

- Motorbesturingsschakelaar, direct regelen van de start, stop en omkeer van kleine stroommotoren

(2) veld Systeemveld:

- afstandsbedieningsschakelaar van stroomverdelingsapparatuur

- Power Switching Device, het realiseren van de conversie van hoofd- en standby -voedingen

- Faseveranderingsmeetcontrole van elektrische meetinstrumenten

(3) Speciale apparatuurveld:

- Wisselingsschakelaar voor elektrische lasmachines, sommige modellen zijn met name geschikt voor toepassingen voor lasmachines

- Machine Tool Control Circuit, realiseert het schakelen van verschillende bedieningsmodi

- Servosysteembesturing, gebruikt voor signaalschakelen en combinatie

(4) Veiligheidskritisch veld:

- stroomafsluitingsschakelaar voor belangrijke apparatuur (met behulp van een hangslottype of verborgen vergrendelingstype afgeleide model)

-Explosieverdichte omgevingstoepassing (speciaal model met explosiebestendige schacht)

- Kritieke apparatuur die moet voorkomen dat ongeautoriseerd personeel werkt

5. Modelvervanging en marktpositionering

LW26 -serie, als een nieuw ideaal vervangende product, kan veel bestaande traditionele schakelmodellen in China vervangen, waaronder:

- LW2, LW5, LW6, LW8, LW12, LW15 Series Universal Conversion Switches

- HZ5, HZ10, HZ12 -serie combinatieschakelaars

- Conversie schakelt enkele geïmporteerde apparatuur in

Deze reeks producten wordt geproduceerd door veel bedrijven, waaronder de LW26 -serie van Changxin, geproduceerd door Wenzhou Changjiang Electric Switch Factory, heeft de US UL -certificering doorstaan ​​en wordt veel gebruikt door fabrikanten van binnenlandse lasmachines op geëxporteerde lasmachineproducten. Zhejiang Fulu Explosion-proof Technology Co., Ltd. heeft ook een explosiebestendig model gelanceerd met explosiebestendige schacht, geschikt voor gevaarlijke omgevingen.

6. Selectiegids

In praktische toepassingen moeten de volgende factoren worden overwogen bij het selecteren van de LW26 -serie:

(1) Selecteer het juiste model

(2) Vereisten voor bedrijfsfrequentie: Voor gelegenheden die frequente werking vereisen, moet een model met een langere werkleven worden geselecteerd

(3) Veilingsbeveiligingsvereisten: selecteer een afsluitbaar model voor gelegenheden die miswerking moeten voorkomen; Selecteer een vingerbeschermd model voor gelegenheden met het risico op elektrische schok

(4) omgevingscondities: selecteer een IP65 -beschermingsmodel voor vochtige en stoffige omgevingen; Selecteer een Flameproof-model voor explosieve bestendige omgevingen

(5) Installatieruimtebeperkingen: selecteer de juiste paneelgrootte en dikte op basis van de beschikbare ruimte

(6) Controle complexiteit: selecteer het aantal contactknooppunten en combinatiemethoden op basis van het aantal te controleren circuits

De LW26 -serie is een belangrijke keuze geworden op het gebied van industriële controle met zijn uitgebreide prestaties, diverse modellen en brede toepasbaarheid. Of het nu traditionele elektrische controle of moderne automatiseringssystemen zijn, de LW26 -serie Universalomschakeling schakelaarsKan betrouwbare en flexibele oplossingen bieden.
