Uitgebreide introductie van LW30 Series Universal omschakeling Switch

LW30 Series Universalomschakelaaris een hoogwaardige product dat veel wordt gebruikt in het elektrische besturingsveld van China. Het wordt vervaardigd door veel bekende elektrische bedrijven, waaronder het merk Changxin, Changjiang Electric en andere merken. Met zijn compacte structuur, diverse functies en betrouwbare prestaties is deze reeks producten een ideale keuze geworden voor ventilatieapparatuur, airconditioningsystemen en waterpompregeling. Het volgende is een uitgebreide inleiding tot de LW30 -serie uit meerdere dimensies zoals technische parameters, productfuncties en applicatievelden.

1. Productoverzicht en basisparameters

LW30 Series Universalomschakelaaris een multifunctionele elektrische besturingscomponent, voornamelijk geschikt voor elektrische circuits met AC 50Hz, nominale werkspanning onder 440V, DC-spanning onder 240V en nominale stroom van 20A tot 100A. Het product voldoet aan de nationale standaard GB14048.3 en de International Standard IEC60947-3, en heeft goede marktherkenning en internationale compatibiliteit.

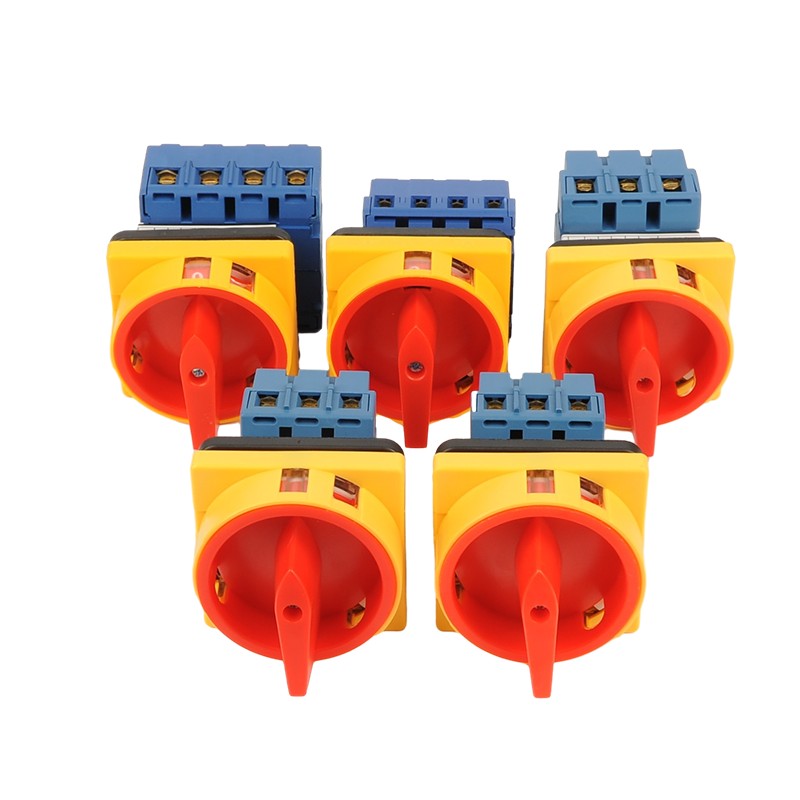

Omschakelaar

Deze reeks producten heeft een compleet scala aan specificaties, waaronder huidige niveaus van 20A, 25A, 32A, 40A, 63A, 80A en 100A, die kunnen voldoen aan de besturingsvereisten van verschillende stroombelastingen. De nominale isolatiespanning bereikt 690V, met goede elektrische isolatieprestaties. Het product hanteert een modulair ontwerp en andere contactblokken kunnen worden toegevoegd aan het 3-polig standaardblok zonder de hele schakelaar te verwijderen, wat het gemak van installatie en onderhoud aanzienlijk verbetert.

2. Productfuncties en ontwerpvoordelen

De LW30 -serie omschakeling schakelaarshebben veel uitstekende ontwerpfuncties en prestatievoordelen:

(1) Compacte structuur en klein formaat: het geoptimaliseerde ontwerp vermindert de productgrootte en zorgt voor de prestaties, waardoor het gemakkelijk te installeren is in een beperkte ruimte. De paneelgrootte heeft verschillende specificaties, zoals 64 × 64 mm, afhankelijk van het model.

(2) Ving Guard Safety Design: de Finger Guard -functie is speciaal ontworpen om te voorkomen dat vingers tijdens het bedrijf per ongeluk live onderdelen aanraken, waardoor de veiligheid van gebruik wordt verbeterd.

(3) Uitstekende elektrische prestaties: de isolatieafstand is groter dan andere schakelaars van hetzelfde type, en de ontkoppingssnelheid is snel, wat geschikt is voor zowel AC- als DC -circuits.

(4) Flexibele bedrijfsmodus: de bewerking van het productconversie is flexibel en biedt een verscheidenheid aan installatie-opties, waaronder paneelmontage, basismontage, montage met één gat en basismontage met deurslot, enz.

(5) Ontwerp met een hoog betrouwbaarheid: de materiaalselectie is voortreffelijk, de isolatieprestaties zijn goed en het contactsysteem gebruikt materialen van hoge kwaliteit om betrouwbaarheid op lange termijn te garanderen.

(6) Modulaire expansievermogen: het modulaire ontwerp maakt het mogelijk om extra contactblokken toe te voegen zonder de schakelaar te demonteren, die de systeemuitbreiding en functieaanpassing vergemakkelijkt.

3. Technische parameters

De LW30 -serie heeft rijke en uitgebreide technische parameters en verschillende modellen zijn geoptimaliseerd voor verschillende applicatiescenario's:

(1) Nominale elektrische parameters:

- Nominale isolatiespanning: 690V

- Nominale bedrijfsspanning: AC 440V, DC 240V

- Nominale thermische stroom (ITH): 20A tot 100A

- Rated Operating Current (LE): 240V/440V

(2) Laadvermogen:

- AC-21A-toepassing: 20A tot 100A

- AC-22A-toepassing: 20A tot 100A

- AC-23A Toepassing: 15a tot 70A (overeenkomend met Power 4KW tot 37 kW)

- AC-3 Toepassing (motorbesturing): 11,7A tot 57A (overeenkomend met 3 kW tot 30 kW)

(3) Mechanische kenmerken:

- Bedrijfsfrequentie: 120 keer/uur

- Mechanisch leven: 0,1 × 10⁶ maal

- Elektrische levensduur: 0,03 × 10⁶ maal

(4) Installatieafmetingen:

- Paneelinstallatiemodel Afmetingen: 64 × 42 × 54 mm tot 64 × 70 × 80mm

- Installatiegatafstand: 48 × 48 mm

- Diameter van de installatiegat: φ10mm of φ4.2mm

(5) Aanpassingsvermogen van het milieu:

- Werkomgeving Temperatuur: -5 ℃ tot +40 ℃

- Gemiddelde temperatuur binnen 24 uur is niet hoger dan +35 ℃

- Hoogte is niet groter dan 2000 meter

4. Hoofdplichtgebieden

De LW30 -serie Universalomschakelaarwordt op veel gebieden veel gebruikt vanwege de uitstekende prestaties en brede aanpassingsvermogen:

(1) HVAC -systeem:

- Hoofdschakelaarregeling van ventilatieapparatuur

- Modusomschakeling van airconditioningsysteem

- Start en stop de controle van het waterpompsysteem

(2) Veld industrieel controle:

- Directe controle van AC -motor met kleine capaciteit (maximaal 37 kW)

- Testapparatuurschakelaar voor selectie en het schakelen van testcircuits

- Faseveranderingsmeetcontrole van elektrische meetinstrumenten

(3) Stroomdistributiesysteem:

- afstandsbedieningsschakelaar van stroomverdelingsapparatuur

- Power Switching Device om de conversie van hoofd- en standby -voeding te realiseren

- Circuitbesturingsschakelaar om het schakelen van verschillende circuitstaten te realiseren

(4) Speciale applicatie -gelegenheden:

- Modellen met deursloten kunnen worden gebruikt voor stroombeheer van belangrijke apparatuur

- Beschermende modellen zijn geschikt voor gelegenheden met bepaalde beveiligingsvereisten

- Controle en schakelen van DC -circuits

5. Gids voor modelclassificatie en selectie

De LW30 -serie kan worden onderverdeeld in meerdere modellen volgens het huidige niveau en de installatiemethode. Gebruikers kunnen kiezen volgens de werkelijke behoeften:

(1) Selecteer op huidige niveau:

-Kleine huidige toepassing (20A-32A): LW30-20, LW30-25, LW30-32

-Medium stroomtoepassing (40A-63A): LW30-40, LW30-63

-Grote huidige toepassing (80A-100A): LW30-80, LW30-100

(2) Selecteer door installatiemethode:

- Paneelmontagentype: Geschikt voor het monteren van het bedieningskastje paneel

- Basismontagentype: kan worden geïnstalleerd op een 35 mm standaard rail

- Montagentype met één gat: geschikt voor gelegenheden met beperkte ruimte

- Basismontagentype met deurvergrendeling: in gelegenheden gebruikt waarbij miswerking moet worden voorkomen

(3) Selecteer door speciale functie:

- Standaardtype: voldoet aan de basisbeheersingseisen

- Beschermend type: met een beschermende dekking, geschikt voor harde omgevingen

- Afsluitbaar type: uitgerust met een hangslotmechanisme om ongeautoriseerde werking te voorkomen

6. Voorzorgsmaatregelen voor installatie en gebruik

Om de veilige en betrouwbare werking van de omschakelaars van de LW30 -serie te waarborgen, moeten de volgende voorzorgsmaatregelen worden genomen tijdens de installatie en het gebruik:

(1) Inspectie voorafgaand aan de installatie:

- Bevestig dat het schakelmodel overeenkomt met de belasting

- Controleer of het uiterlijk van de schakelaar intact is en of het bedieningsmechanisme flexibel is

- Controleer of de elektrische parameters voldoen aan de systeemvereisten

(2) Installatievereisten:

- open gaten strikt volgens productafmetingen

- Zorg ervoor dat het installatieoppervlak plat is om spanningsconcentratie te voorkomen

- De bedradingsterminals moeten stevig worden aangesloten om losse verbindingen te voorkomen

(3) Gebruik omgeving:

- Vermijd het gebruik in vochtige, stoffige of corrosieve omgevingen

- De omgevingstemperatuur mag het gespecificeerde bereik van het product niet overschrijden

- Controleer regelmatig de schakelaarstatus en reinig het stof op tijd

(4) Onderhoud:

- Controleer de contactstatus regelmatig en reinig de contacten indien nodig

- Controleer of het bedieningsmechanisme flexibel is en voeg indien nodig smeermiddel toe

- Schakelaars die lang niet lang worden gebruikt, moeten regelmatig verschillende keren worden bediend om de flexibiliteit van het mechanisme te behouden

De LW30 -serie Universalomschakelaaris een belangrijke keuze geworden op het gebied van industriële controle met zijn uitgebreide prestaties, diverse modellen en brede toepasbaarheid. Of het nu een traditionele elektrische besturingselementen of modern automatiseringssysteem is, de LW30 -serie kan betrouwbare en flexibele oplossingen bieden. Door een redelijke selectie en correcte installatie en gebruik kunnen de prestatievoordelen volledig worden gebruikt om veilige en betrouwbare werking te bieden voor verschillende elektrische besturingssystemen.
